独立点火(COP)扩展线用于准确地测试独立点火系统的次级电路。在没有高压线的点火系统,或者不容易接近的点火系统中,该扩展线可以接到任何火花塞上,然后把HT25次级点火拾取夹在该扩展线上进行次级高压测量。
COP扩展线很容易使用:只需把扩展线两端分别连接在点火线圈包和火花塞上,再把次级拾取夹住该扩展线,你的示波器就会显示准确的次级点火波形。
该COP扩展线可用于任何能够显示点火波形的示波器。
产品图片:
选择 | 名称 | 单位 | 用途 | 技术指标 | 其他 |
---|---|---|---|---|---|
HT25COP独立点火探头
|
条 | 通过HT25COP独立点火探头可以简单快捷地获取汽车发动机点火波形 | 长度2.5米,BNC接口适合于普通示波器 | 为了避免损坏感应探头,应当是其远离移动的物体,比如交流发电机传送带,冷却风扇等 | |
示波器探头(PP80/PP150/PP200)
|
条 | 连接示波器测试信号 | PP-80,PP-150,PP-200 60MHz,100MHz,200MHz探头 | 不可测量超过其测量范围的信号 | |
6路汽车多功能引出线(HT306)
|
套 | 6路汽车多功能引出线(HT306)不需要配备许多专用引线用于发动机诊断。 | 引线有4种接头尺寸:0.6mm, 1.5mm, 2.3mm和2.8mm。 | 注释:需要用HT30A测试线把HT306引线上的4mm香蕉接头转换成BNC接头再插入示波器。 | |
交/直流电流钳CC-65
|
个 | 电源电路测量和故障分析 变频器等电机驱动测量 功率电子设备测量 | 直流/交流 0–20KHz 电流范围20 mA to 65 A |
可配合示波器看电流波形,可配合万用表看电流数据。 | |
交/直流电流钳CC-650
|
个 | 电源电路测量和故障分析 变频器等电机驱动测量 功率电子设备测量 | 直流/交流 0–400 Hz 电流范围20 mA to 650 A |
可配合示波器看电流波形,可配合万用表看电流数据。 | |
交/直流电流钳CC-800
|
个 | 电源电路测量和故障分析 变频器等电机驱动测量 功率电子设备测量 | 直流/交流 0–5KHz 电流范围20 mA to 800 A |
可配合示波器看电流波形,可配合万用表看电流数据。 | |
夹型测试线(HT2107)
|
套 | 四端探针型测试线,用于测量电池内阻和电压。 | 分离的电压和电流的电极 消除了配线和接触电阻的阻抗。 |
耐压值≤300V 线长1400±30mm。 |
|
针型测试线(HT2100)
|
套 | 四端探针型测试线,用于测量电池内阻和电压。 | 弹性探针伸缩设计,探头防短路设计,镀金处理 | 线长1400±30mm。 | |

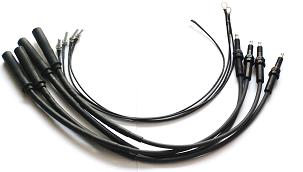

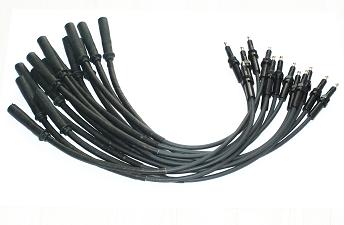

独立线圈点火延长线(HT308)
|
套 | 独立点火(COP)扩展线用于准确地测试独立点火系统的次级电路。 | 只需把扩展线两端分别连接在点火线圈包和火花塞上,再把次级拾取夹住该扩展线,你的示波器就会显示准确的次 | 该COP扩展线可用于任何能够显示点火波形的示波器。 | |
HT307汽车针刺套装
|
|||||
2针引出线(HT301)
|
条 | HT-301 2针引出线很容易接入现有的汽车线束接口上,方便读取各种传感器的信号。输出信号从引线另一 | 多点喷油嘴 单点喷油嘴 感应曲轴传感器或凸轮轴传感器 水温传感器 | 也可连接爆震传感器 GM点火线圈 路华点火模块 博世机械喷油系统-暖机调节器,附属空气阀,温度定时开 | |
差分探头HT8000
|
条 | 连接示波器测试信号 | HT8050,Ht8100 | 不可测量超过其测量范围的信号 | |
万用表探头(HT19)
|
对 | ||||
20:1 衰减器 (HT201)
|
个 | HT201衰减器能够让示波器测量喷油嘴和初级点火波形。 | HT201衰减器是一个无源的20:1衰减器。这说明输入一个20V的信号,就输出1V的信号。因为信号被衰减,HT201衰减器可以让示波器测量电压高于其输入范围*20V。 | 当把HT201衰减器用于示波器测量感应信号例如喷油嘴和初级点火时,它提供增强的输入过载保护。千万不要把它用于次级点火测试。 | |
T3100高压探头
|
条 | 用于测量超过示波器测量范围的高电压 | 衰减1:100 输入电阻100M欧姆 | 最高工作输入电压*100:<2000VDCPeakAC | |
11﹒4mm 香蕉插头/座(HT326)
|
套 | ||||
BNC转香蕉插头 (HT311)
|
个 | ||||
表笔(HT325)
|
条 | ||||
汽车高压点火探头(HT25)
|
条 | 测试火花塞点火器的一次重叠波,二次重叠波等参数,从而达到检测,诊断发动机之点火状态,使每个汽缸的点火 | HT25衰减可达10000:1。 | ||
GPIB和USB双向转换
|
个 | ||||
逻辑测试夹(HT321)
|
套 | ||||
大海豚/短嘴鳄鱼夹子 (HT18A)
|
对 | ||||
BNC to BNC (HT322)
|
条 | ||||
Fuse Extension Leads
|
套 | ||||
万用表插头/插座(HT323)
|
对 | ||||
HT20COP独立点火探头
|
|||||
鳄鱼夹线(HT324)
|
|||||
HT30A
|
