DSO3000(200MSa/s)系列
示波器/逻辑分析仪/任意信号发生器/FFT频谱分析/频率计，五合一多功能测试仪。
示波器:
逻辑分析仪：
其它:

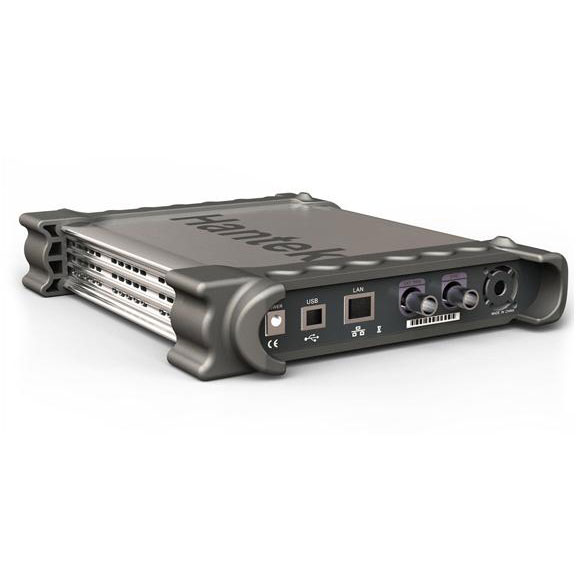

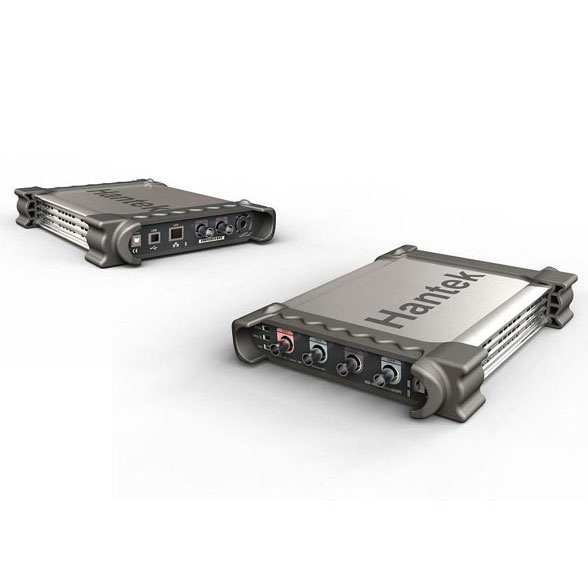

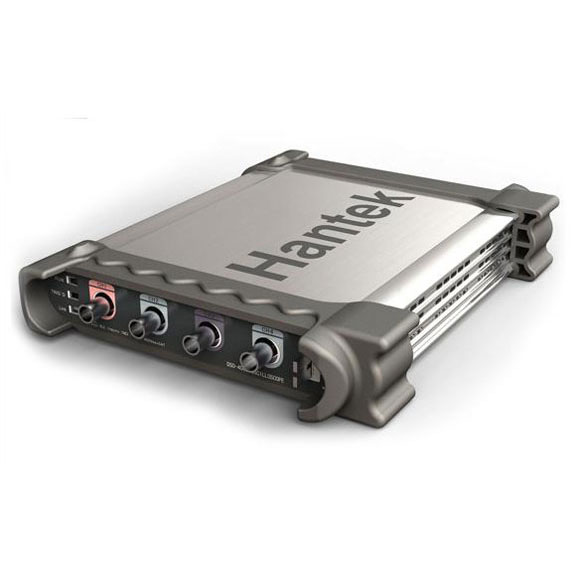

相关图片：
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 型号 | DSO3062L(已停产) | DSO3064A | DSO3064 | ||
| 垂直系统 | |||||
| 通道数 | 2通道 | 4通道 | |||
| 带宽 | 60MHz | ||||
| 上升时间 | 5.8ns | ||||
| 输入阻抗 | 1MΩ 25pF | ||||
| 输入灵敏度范围 | 10mV/div～5V/div | ||||
| 输入耦合 | AC/DC/GND | ||||
| 垂直分辨率 | 8位 | ||||
| 存储深度 | 10K-16M/CH | ||||
| 最大输入 | 400V (DC+AC Peak) | ||||
| 水平系统 | |||||
| 实时采样率 | 200MSa/s | ||||
| 时基范围 | 5ns/div to 1000s/div(1-2-5 方式步进) | ||||
| 时基精度 | ±50ppm | ||||
| 触发系统 | |||||
| 触发源 | CH1,CH2,EXT,D0-D15 | CH1,CH2,CH3,CH4,EXT | |||
| 触发类型 | 边沿，交替，脉冲，视频 | ||||
| 自动测量 | 最大值、最小值、峰峰值、顶端值、底端值、中间值、有效值、幅值、平均值、周期平均值、预冲、过冲、周期、频率、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽 | ||||
| 光标测量 | 十字，跟踪，垂直，水平 | ||||
| 波形信号处理 | 加，减，乘，除，FFT，反向 | ||||
| 电压范围 | 10mV to 5V/div @ x 1 probe; 100mV to 50V/div @ x 10 probe; | ||||
| 1V to 500V/div @ x 100 probe; 10V to 5000V/div @ x 1000 probe; | |||||
| 100V to 50000V/div @ x 10000 probe; 200mV to 100V/div @ 20:1 | |||||
| 电流范围 | CC65(20A),CC65(60A),CC650,CC1100 | ||||
| 逻辑分析仪模式 | |||||
| 最大输入阻抗 | 200K(C=10pF) | -- | -- | -- | |
| 最大输入电压 | -60V~60V | -- | -- | -- | |
| 最大采样率 | 100MSa/s | -- | -- | -- | |
| 带宽 | 10MHz | -- | -- | -- | |
| 兼容输入 | TTL,LVTTL,CMOS, | -- | -- | -- | |
| LVCMOS,ECL.PECL,EIA | |||||
| 存储深度 | 10K-16M/CH | -- | -- | -- | |
| 信号源模式 | |||||
| 波形频率 | -- | -- | -- | DC~25MHz | -- |
| DAC时钟 | -- | -- | -- | 2K~200MHz adjustable | -- |
| 频率分辨率 | -- | -- | -- | 0.10% | -- |
| 通道 | -- | -- | -- | 1CH | -- |
| 波形长度 | -- | -- | -- | 4K | -- |
| 垂直分辨率 | -- | -- | -- | 12位 | -- |
| 频率稳定度 | -- | -- | -- | <30ppm | -- |
| 波形幅度 | -- | -- | -- | ±3.5V Max. | -- |
| 输出阻抗 | -- | -- | -- | 50 Ω | -- |
| 输出电流 | -- | -- | -- | 50mA | -- |
| 带宽 | -- | -- | -- | 25M | -- |
| 接口 | USB2.0(LAN 可选） | ||||
| 尺寸 | 长：（255mm）宽：（190mm）高：（45mm） | ||||
| 重量 | 1KG | ||||
| 标配探头 | 标配2支PP80无源探头 | ||||
