Hantek6022BL - 青岛汉泰官网丨Your testing solution provider

高性价比，优良的工业设计,外壳采用与IPAD一样的阳极氧化铝，不仅美观大方，
而且大大提高了铝合金表面硬度，具有良好的耐热性和耐磨性

16CH逻辑分析仪+2CH示波器；

48MS/s采样率，1M/CH存储深度；

USBXI^TM标准接口，方便的插入USBXI^TM机箱中，组成组合仪器。

USB2.0接口,免电源,与台式示波器类似界面,易于上手.

更适合于笔记本电脑，生产线维修调整，便于出差使用。

小的尺寸(mm):200(L)x100(W)x35(H) ,便于携带.

高刷新率, 高采样率,48MSa/s实时采样.

软件支持: Windows8, Windows 7, Windows10

20种自动测量功能

反向,加,减,乘,除,X-Y显示

波形数据可以按时间和电压输出到EXCEL,BMP,JPG

FFT频谱分析

一台电脑可同时连多台示波器,轻松扩展通道数

提供二次开发 VB, VC, Labview.

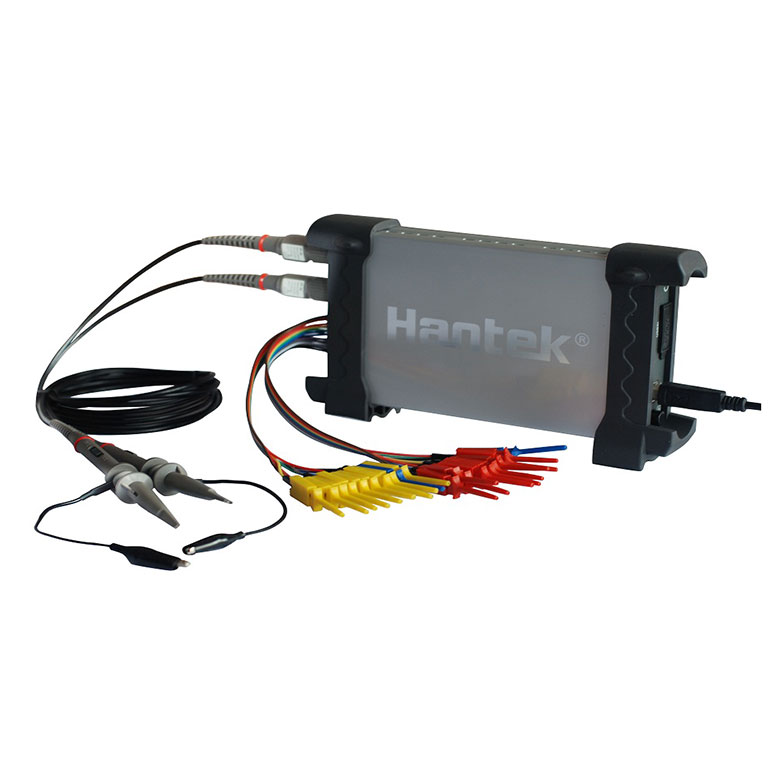

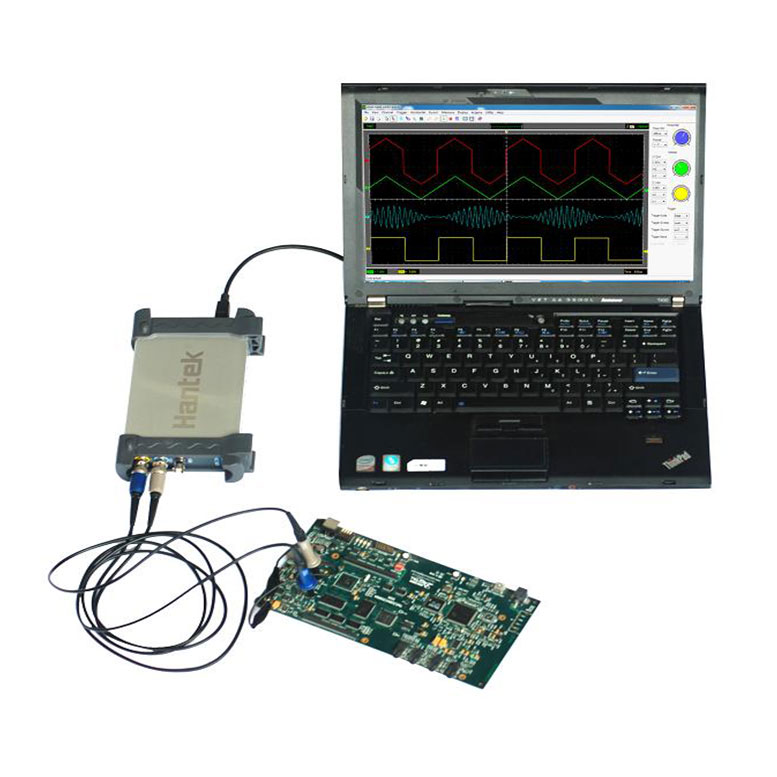

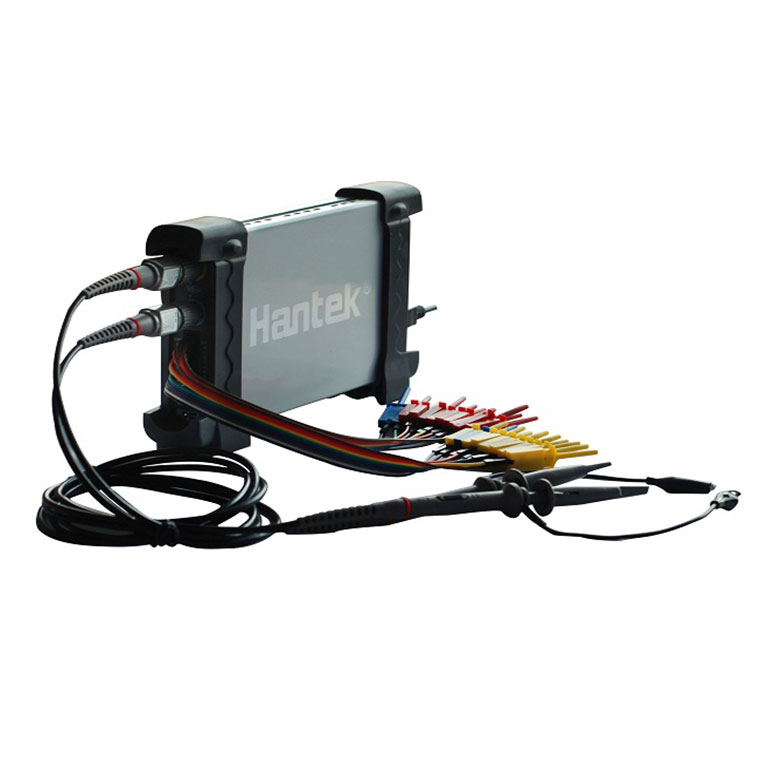

功能图片：

型号	Hantek6022BL
示波器特性
模拟带宽	20MHz
通道数	2(数字)+16(逻辑)
实时取样率	48MSa/s
存储深度	1M
上升时间	17.5ns
时基精度	±50ppm
时基范围	1ns/div-5000s/div (Step by1-2-5)
输入阻抗	1MΩ 25pF
输入灵敏度范围	20mV/div～5V/div
垂直分辨率	8Bit
垂直位移范围	20mV ~ 5V/div @ x1 probe; 200mV ~ 50V/div @ x10 probe; 2V ~ 500V/div @ x100 probe; 20V ~ 5KV/div @ x1000 probe
直流增益精度	±3%
触发类型	边沿
触发源	CH1, CH2
波形计算	+,-,x,÷,FFT, Invert
光标测量	Cross, Trace, Horizontal, Vertical
自动测量	Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, +Duty Cycle,-Duty Cycle
逻辑分析仪特性
通道	16
最大输入阻抗	1MΩ(C=7.5pF)
输入电压范围	0V~5.5V
最大采样率	48M
带宽	10MHz
兼容输入	TTL, LVTTL, CMOS
存储深度	1M/CH
通用特性
供电方式	USB供电
尺寸	200mm x100mm x 35mm
重量	0.3KG
标配探头	支持2支无源探头
