USB 虚拟示波器
/
iDSO系列
iDSO系列
iPhone/iPad/Android/Windows 示波器,多点触摸操作,无线WIFI通讯(亦可USB通讯),WIFI Direct 直连/通过路由器,内置锂电池,续航时间达4小时,无需外接电源,可浮地测量,安全方便;可与Ipad和IPhone同时连接,Ipad操作的时候,在IPhone上亦可观察;优良的工业设计,体积小巧,便于出差使用。
产品概述
技术参数
型号及对比
产品附件
软件及下载
视频
特点概述
:
iPhone/iPad/Android/Windows 示波器,多点触摸操作

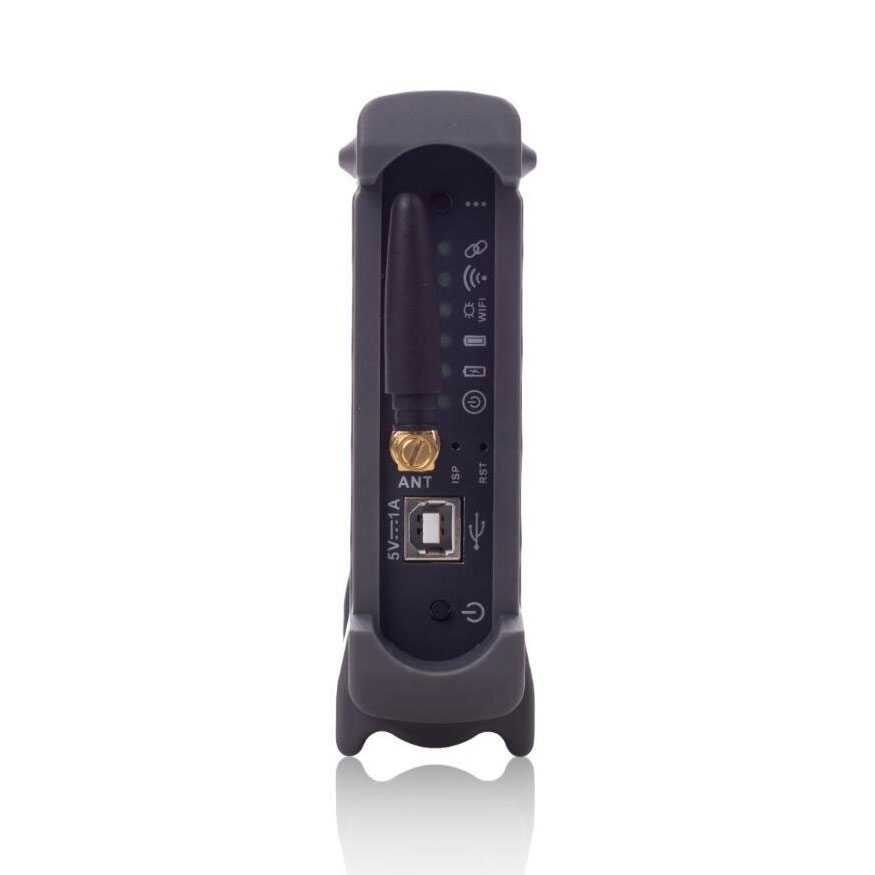

无线WIFI通讯(亦可USB通讯),WIFI Direct 直连/通过路由器
内置锂电池,无需外接电源,可浮地测量,安全方便
70MHz带宽,
实时采样率高达
250MSa/s

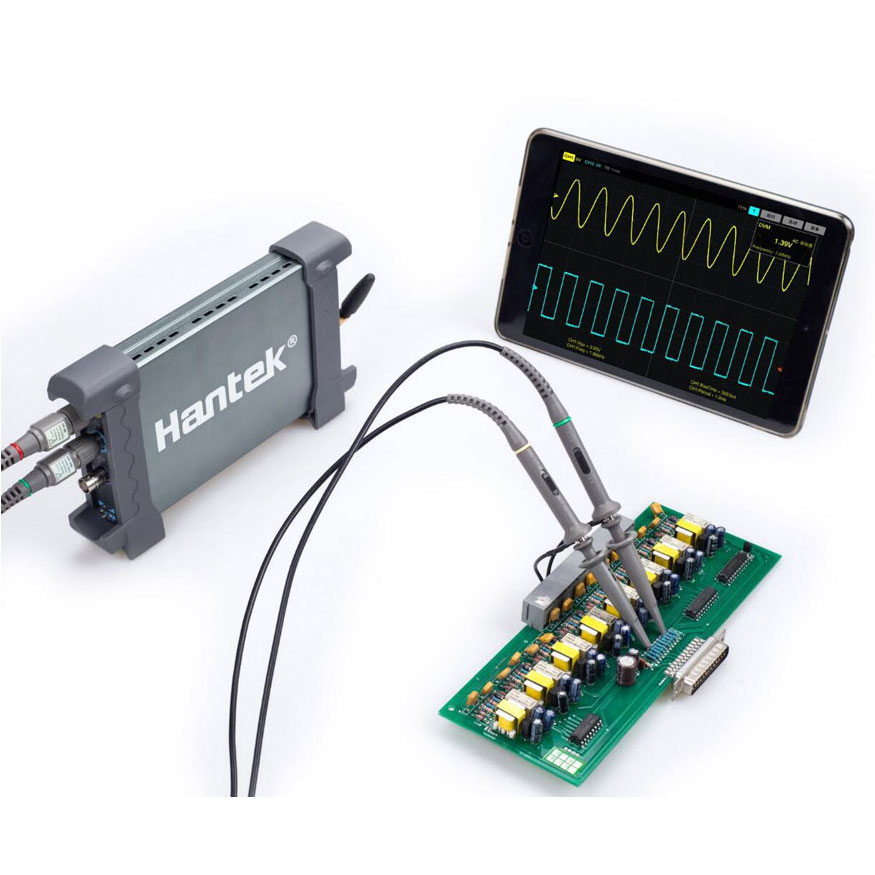

可与iPad和iPhone同时连接,iPad操作的时候,在iPhone上亦可观察

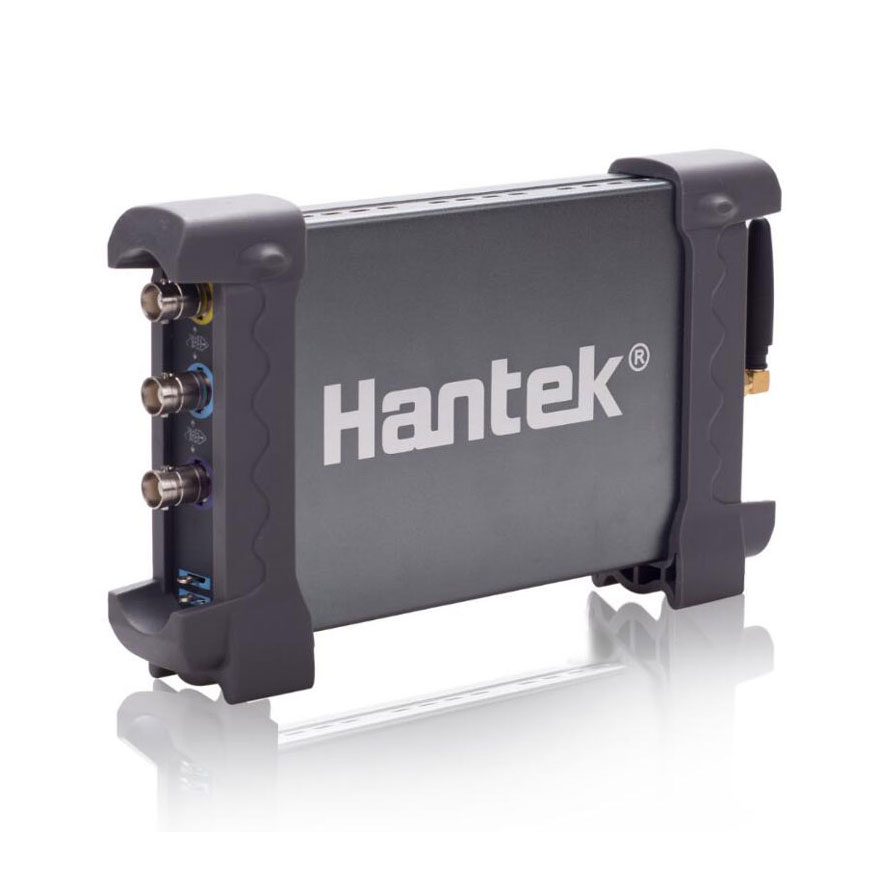

优良的工业设计,外壳采用与iPad一样的阳极氧化铝,不仅美观大方
而且大大提高了铝合金表面硬度,具有良好的耐热性和耐磨性
尺寸小巧
便于携带,便于出差使用
软件支持:IOS,Android(部分功能),Win10,Win8, Win7, VISTA等
20种自动测量功能, PASS/FAIL Check 功能,适于工程应用
FFT 频谱分析
波形平均,亮度调节,反向,加,减,乘,除,X-Y显示
波形数据可以按时间和电压输出到EXCEL,BMP
型号
iDSO1070A
模拟带宽
70MHz
通道数
2通道
实时取样率
250MSa/s(单通道),125MSa/s(双通道)
采集模式
采样,峰峰值,平均值
平均采样
平均波形,次数:2、4、8、16、32、64、128
存储深度
6K
上升时间
≤5ns
时基精度
±50ppm
时基范围
5ns/div-500s/div (以1-2-5方式步进)
输入耦合
DC,AC,GND
输入阻抗
电阻:1MΩ;电容:25pF
探头衰减系数设定
1×,10×,100×,1000×
最大输入电压
35Vpk(DC+peak)
波形内插
Step,Linear,Sin(x)/x
输入灵敏度范围
10mV/div~5V/div
垂直分辨率
8Bit
垂直位移范围
10mV ~ 5V/div @ x1 probe; 100mV ~ 50V/div @ x10 probe;
1V ~ 500V/div @ x100 probe; 10V ~ 5KV/div @ x1000 probe
位置范围
±4division
低频响应
≤10Hz(at input BNC)
直流增益精度
±3%
带宽限制
20MHz
触发模式
自动,正常,单次
触发类型
边沿
触发精度
±4division
触发范围
±4V
触发灵敏度
0.02格

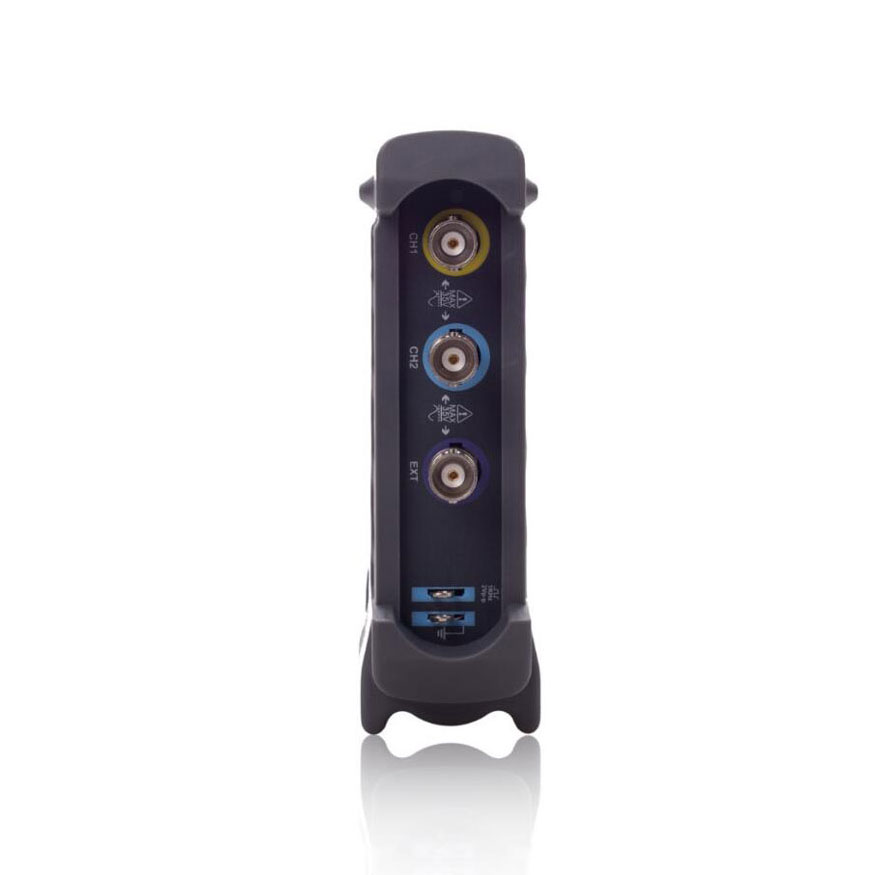

触发源
CH1, CH2, EXT
波形计算
+,-,x,÷,FFT,反向
温度
操作时:0℃-40℃;非操作时:-20℃-60℃
湿度
低于35℃,≤90%相对湿度;35℃-40℃,≤60%相对湿度
光标测量
十字,跟踪,垂直,水平
自动测量
最大值、最小值、峰峰值、顶端值、底端值、中间值、有效值、幅值、平均值、周期平均值、预冲、过冲、周期、频率、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽
尺寸
长:(190mm) 宽:(100mm)高:(25mm)
重量
0.5KG

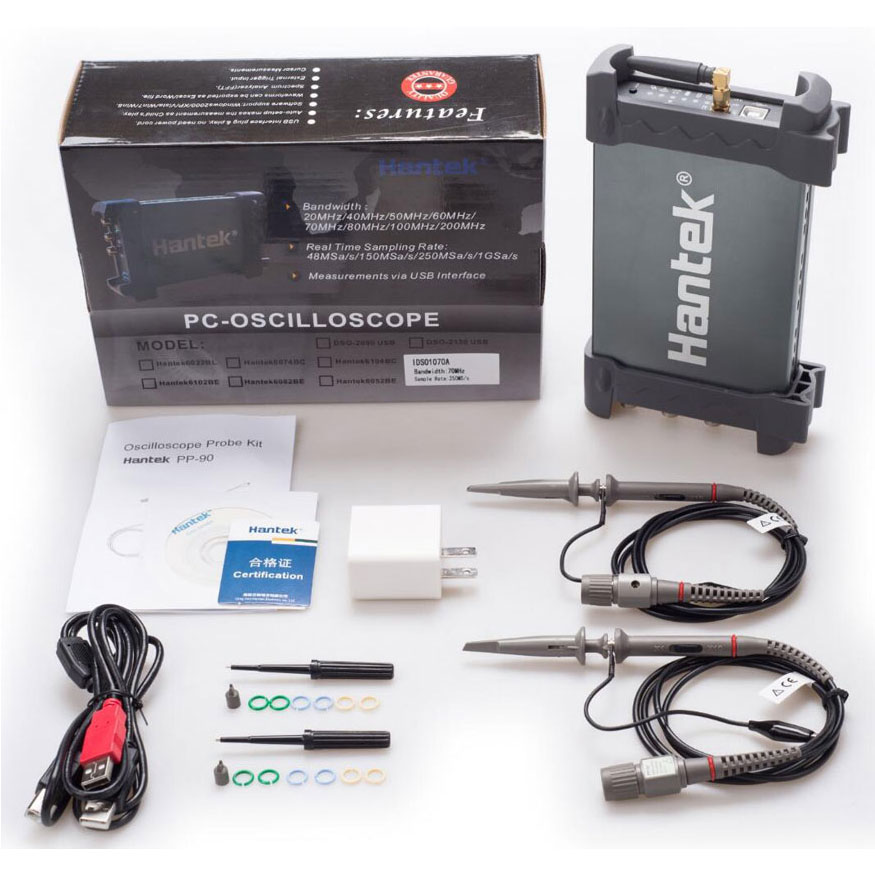

标配探头
2支PP80无源探头
对比
【提示:最多可比较4个产品】
选择
系列
示波器带宽
通道数
实时采样率
其他
Hantek6004EU系列
70-250MHz
4CH
1GSa/s
波形捕获率高达400,000帧/秒
500uV-10V/DIV高输入灵敏度
128Mpts存储深度,80,000 段
分段存储
iDSO系列
70MHz
2CH
250MSa/s
iPhone/iPad/Android/Windows
示波器,多点触摸操作,无线WIFI
通讯,内置锂电池,浮地测量,
体积小巧,便于携带。
Hantek6004BD系列
70MHz~250MHz
4CH示波器+
1CH信号发生器
1GSa/s
USB2.0接口即插即用,免电源,
示波器/函数/任意波形信号发生器,
支持Win7/Win8/Win10,达到或
超过台式示波器的性能,高性价比,支
持USBXI,与台式示波器界面相近,
易于操作
Hantek6004BC系列
70MHz~250MHz
4CH
1GSa/s
USB2.0接口即插即用,免电源,
支持Win7/Win8/Win10,达到或
超过台式示波器的性能,高性价比,支
持USBXI,与台式示波器界面相近,
易于操作
笔式示波器PSO2020
20MHz
1CH
96MSa/s
USB接口供电,20种自动测量功能,
通过/失败功能; Win XP,WIN7/8;
LED照明功能,轻盈便携
DSO3000(A) (1GSa/s)系列
100~250MHz
4CH
1GSa/s
128M存储深度,最高可测250MHz信号,
与台式示波器界面相近, 易于操作;
8位分辨率,支持Win7/Win8.
DSO3000(200MSa/s)系列
60MHz
4/2CH+16CH
逻辑分析仪
200MSa/s
逻辑分析仪/示波器/信号发生
器/频谱分析仪/频率计,
支持Win7/Win8.
Hantek6002BE系列
20MHz~200MHz
2CH
48MSa/s-250MSa/s
USB2.0接口即插即用,免电源,
支持Win7/Win8,8位分辨率,支持
USBXI,与台式示波器界面相近,
易于操作
Hantek6022BL
20MHz
2(数字)
+16CH(逻辑)
48MSa/s
USB2.0接口即插即用,免电源,
10M带宽逻辑分析仪,支持Win7/Win8;
8位分辨率,支持 USBXI,
与台式示波器界面相近, 易于操作
DSO2000系列
40MHz-100MHz
2CH
100MSa/s-250MSa/s
USB2.0接口即插即用,免电源,
支持Win7/Win8,8位分辨率,,与台式
示波器界面相近,易于操作,23自
动测量功能,通过/失败功能,
内置FFT
Hantek1008A
100KHz
8CH
2.4MSa/s
USB2.0接口即插即用,免电源, 支持
Win7/Win8,与台式 示波器界面相近,
易于操作,23自 动测量功能,通过/失
败功能, 内置FFT,12位垂直分辨率,8
通道可编程信号发生器
DSO5000系列(已停产)
200MHz
2CH
250MSa/s,200MSa/s
USB2.0接口即插即用,免电源, 支持
Win7/Win8,9位分辨率,,与台式 示
波器界面相近,易于操作,23自 动测
量功能,通过/失败功能, 内置FFT
DSO220USB/DSO2100USB(停产)
20MHz-100MHz
2CH
100MSa/s-250MSa/s
已停产
IDSO1070A说明书
2016-11-07
IDSO1070A 软件
2016-11-07
IDSO1070A 快速指导
2018-11-08
IDSO1070A驱动
2022-08-31
