数据记录型变频电源HAP33000系列

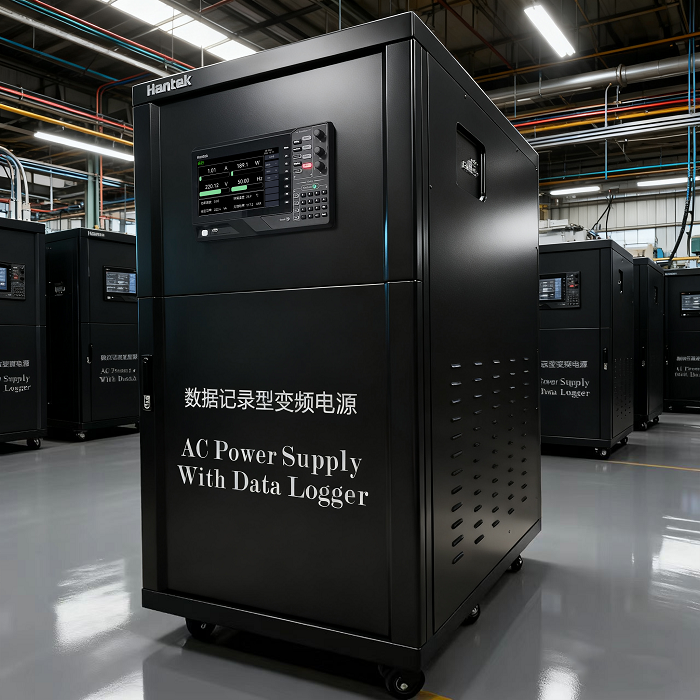

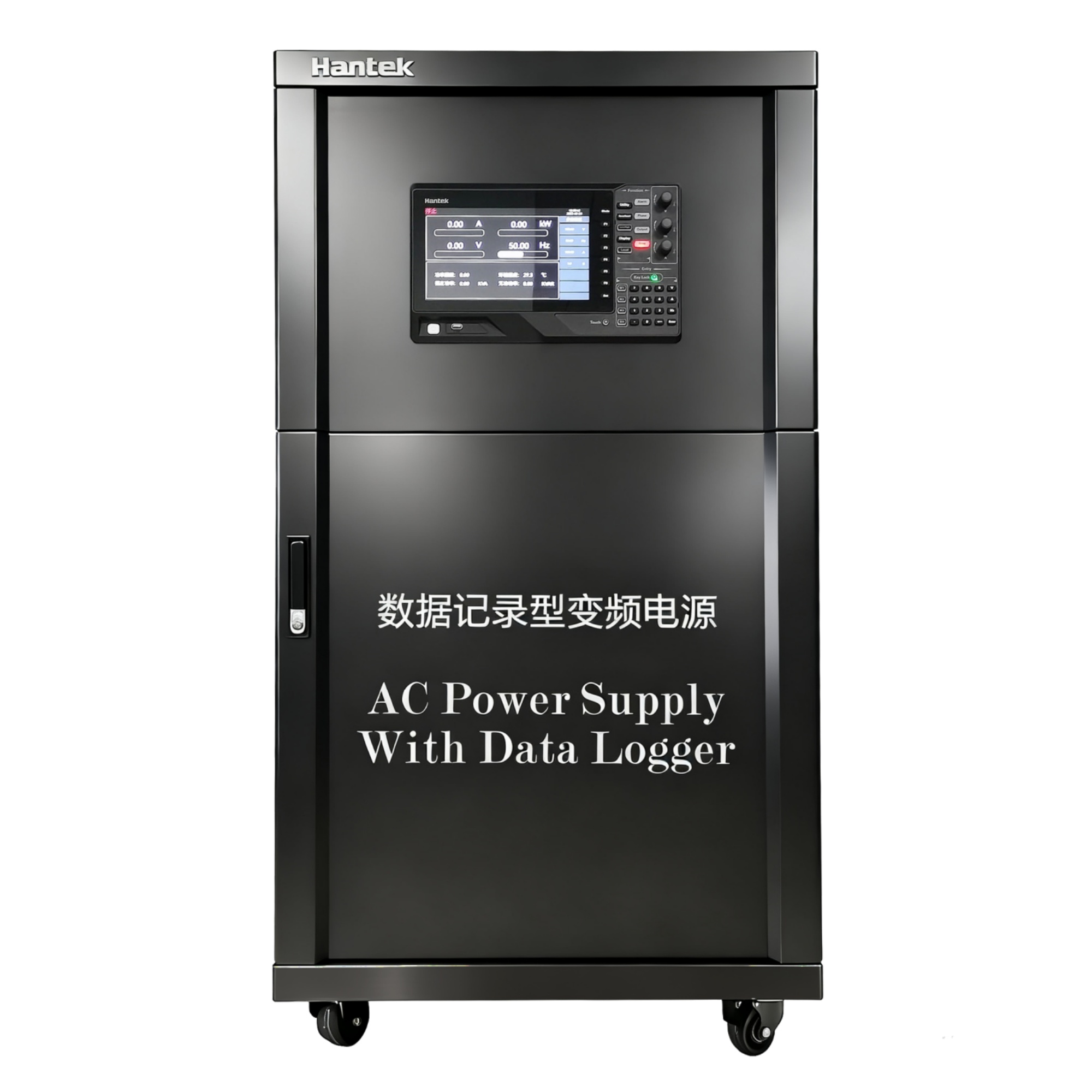

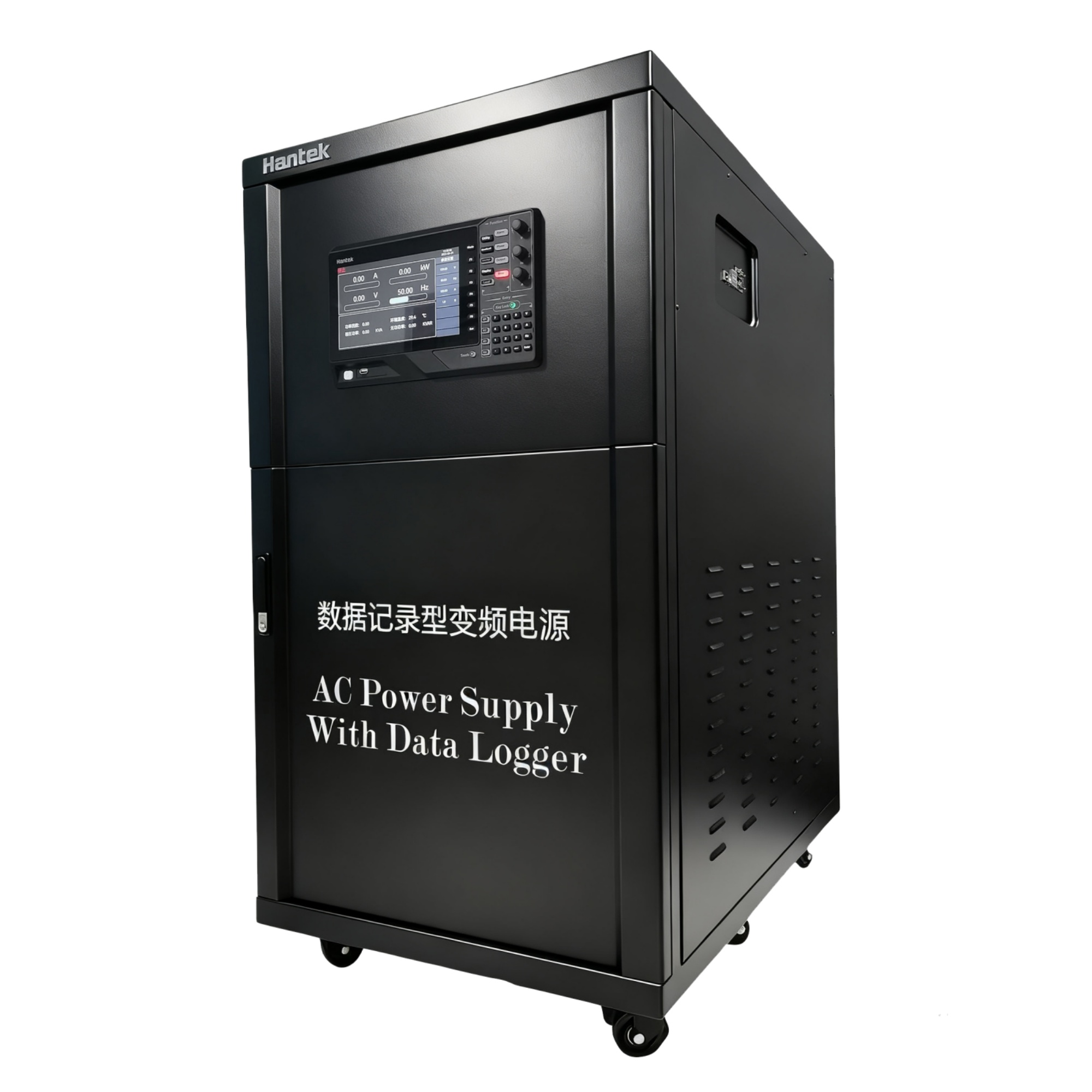

数据记录型变频电源HAP33000系列
HAP33000系列数据记录型变频电源技术先进、可靠性高。产品采用10.1寸高清彩色液晶屏。HAP33000系列交流变频电源功率从15kW至240kW,输出可模拟世界各地不同电压及频率,具有负载适应性强、输出波形品质好、操作简单、体积小重量轻等特点,具有短路、过流、过压、过热保护功能,适用于进出口设备的生产检测,专业应用于家电、电机、认证机构、医疗设备、照明等领域,满足产品的设计开发、产线检测、质保检测、老化寿命测试、电压频率耐受等测试要求。
产品概述
技术参数
型号及对比
产品附件
软件及下载
探头
视频
10.1寸彩色高清LCD显示屏,支持多点触控操作,人机界面友好;
动态响应速度快,电压突变反应时间在20ms以内;
电压上浮下浮快捷操作,快速测试设备在额定电压允许波动范围内的性能;
带载能力强,能够满足电机、马达、压缩机等冲击型设备启动需求;
具备110V/220V,50Hz/60Hz等快捷键,一键到位,提高日常工作效率;
适应三相不平衡负载,三相电源的任一相可以作为单相电源独立使用 ;
输出波形纯净,波形失真度低;
具备智能监控功能,实时监控内部电压,电流,温度等参数,一旦出现异常,立即启动声音报警并显示报警界面,提示操作人员及时处理;
启动状态下输出电压可调,使用灵活。
型号
HAP33015
HAP33030
HAP33045
HAP33060
HAP33090
HAP33120
HAP33150
HAP33180
HAP33240
输入输出
三相输入 三相输出
额定电流
低档
45.4A
90.9A
136.3A
181.8A
272.7A
363.6A
454.5A
545.4A
727.2A
高档
22.7A
45.4A
68.1A
90.9A
136.3A
181.8A
227.2A
272.7A
363.6A
输出功率
15kW
30kW
45kW
60kW
90kW
120kW
150kW
180kW
240kW
备注
触摸屏显示,带通信接口(RS485,RS232,LAN,GPIB),可编程读写控制
参数
HAP33015
HAP33030
HAP33045
HAP33060
HAP33090
HAP33120
HAP33150
HAP33180
HAP33240
输出功能
模拟各国电压
隔离功能
内置隔离变压器
接线方式
输入端:三相四线 输出端三相四线
输出相数
三相四线+PE
输出模式
三相标准正弦波输出
输出电压
自动挡:低档:1.0~150.0V 额定电压:110.0V
高档:150.1V~300.0V 额定电压:220.0V
高档锁定:1.0~300.0V 额定电压:220.0V
电压设置精度
精度:≤0.05% 解析度:0.1V
额定电流
低档
45.4A
90.9A
136.3A
181.8A
272.7A
363.6A
454.5A
545.4A
727.2A
高档
22.7A
45.4A
68.1A
90.9A
136.3A
181.8A
227.2A
272.7A
363.6A
输出功率
15kW
30kW
45kW
60kW
90kW
120kW
150kW
180kW
240kW
输出频率
45~65Hz
频率设置精度
精度:≤0.05% 解析度:0.1Hz
频率稳定度
≤0.05%
电压失真度
<1.5%(线性负载)
反应时间
≤2ms
电压突变响应时间
≤20ms
三相相角
120°±2°
波峰因数
1.41±0.1
源电压效应
≤1%
负载效应
≤1%
效率
>85%
显示模式
高亮LCD显示
电压测量精度
精度:0.2%FS+0.3%显示值 解析度:0.1V
频率测量精度
精度:0.05% 解析度:0.1Hz
电流测量精度
精度:0.3%FS+0.5%显示值 解析度:0.1A/1A
自动记忆功能
设置参数自动记忆,开机自动调用
快捷组调用
6组快捷操作参数组,可快速切换
快捷键
110V/220V、50Hz/60Hz,输出电压上浮、下浮键
实时调整功能
启动状态下,可实时调整输出电压设置值
压降补偿功能
阻抗补偿:0.001~0.999欧
过载能力
105%<过载≤110% 60秒后切断输出
110%<过载≤120% 5秒后切断输出
保护装置
输出过流、过载保护、输出短路保护、过热保护
通讯接口
标配:RS232 选配:RS485
输入相数
三相四线+PE
输入电压范围
380V±57V(L-L)
输入频率范围
45~65Hz
工作温度
0~40℃
工作湿度
20~90%RH(非凝露)
参数
HAP33015
HAP33030
HAP33045
HAP33060
HAP33090
HAP33120
HAP33150
HAP33180
HAP33240
输出功能
模拟各国电压
隔离功能
内置隔离变压器
接线方式
输入端:三相四线 输出端三相四线
输出相数
三相四线+PE
输出模式
三相标准正弦波输出
输出电压
自动挡:低档:1.0~150.0V 额定电压:110.0V
高档:150.1V~300.0V 额定电压:220.0V
高档锁定:1.0~300.0V 额定电压:220.0V
电压设置精度
精度:≤0.05% 解析度:0.1V
额定电流
低档
45.4A
90.9A
136.3A
181.8A
272.7A
363.6A
454.5A
545.4A
727.2A
高档
22.7A
45.4A
68.1A
90.9A
136.3A
181.8A
227.2A
272.7A
363.6A
输出功率
15kW
30kW
45kW
60kW
90kW
120kW
150kW
180kW
240kW
输出频率
45~65Hz
频率设置精度
精度:≤0.05% 解析度:0.1Hz
频率稳定度
≤0.05%
电压失真度
<1.5%(线性负载)
反应时间
≤2ms
电压突变响应时间
≤20ms
三相相角
120°±2°
波峰因数
1.41±0.1
源电压效应
≤1%
负载效应
≤1%
效率
>85%
显示模式
高亮LED显示
电压测量精度
精度:0.2%FS+0.3%显示值 解析度:0.1V
频率测量精度
精度:0.05% 解析度:0.1Hz
电流测量精度
精度:0.3%FS+0.5%显示值 解析度:0.1A/1A
自动记忆功能
设置参数自动记忆,开机自动调用
快捷组调用
6组快捷操作参数组,可快速切换
快捷键
110V/220V、50Hz/60Hz,输出电压上浮、下浮键
实时调整功能
启动状态下,可实时调整输出电压设置值
压降补偿功能
阻抗补偿:0.001~0.999欧
过载能力
105%<过载≤110% 60秒后切断输出
110%<过载≤120% 5秒后切断输出
保护装置
输出过流、过载保护、输出短路保护、过热保护
通讯接口
标配:RS232 选配:RS485
输入相数
三相四线+PE
输入电压范围
380V±57V(L-L)
输入频率范围
45~65Hz
工作温度
0~40℃
工作湿度
20~90%RH(非凝露)
对比
【提示:最多可比较4个产品】
选择
系列
接线方式
输出电压/电流
输出功率
其他
数据记录型变频电源HAP33000系列
输入端:三相四线
输出端三相四线
300.0V/2181.8A
15kW—240kW
标配RS232、RS485、LAN、GPIB等通信接口
记录两个月的数据波形
智能监控内部电压,电流,温度等参数
数据记录型变频电源HAP31000系列
输入端:三相四线
输出端:单相两线
600V/909.1A
10kW—100kW
标配RS232、RS485、LAN、GPIB等通信接口
变频电源APE系列
输入端:单相两线 输出端:单相两线
输入端:三相三线 输出端:单相两线
输入端:三相四线 输出端:单相两线
输入端:三相四线 输出端:三相四线
300V/13.6A
300V/909.1A
300V/727.2A
500VA-3KVA
5KVA-100KVA
15KVA-240KVA
RS232,USB,RS485,LAN,数字IO,RS485
变频电源AEX系列
输入端:三相三线
输出端:单相两线
300V/15.2A
5KVA
标配:USB,LAN,RS232/485
选配:GPIB
变频电源HAP系列
输入端:单相两线 输出端:单相两线
输入端:三相三线 输出端:单相两线
输入端:三相四线 输出端:单相两线
输入端:三相四线 输出端:三相四线
300V/13.6A
300V/909.1A
300W/727.2A
500VA-3KVA
5KVA-100KVA
15KVA-240KVA
标配:RS232,USB
数据记录型变频电源HAP11000系列
输入端:单相两线
输出端:单相两线
300.0V/45.5A
350W—5kW
标配RS232、RS485、LAN、GPIB等通信接口
