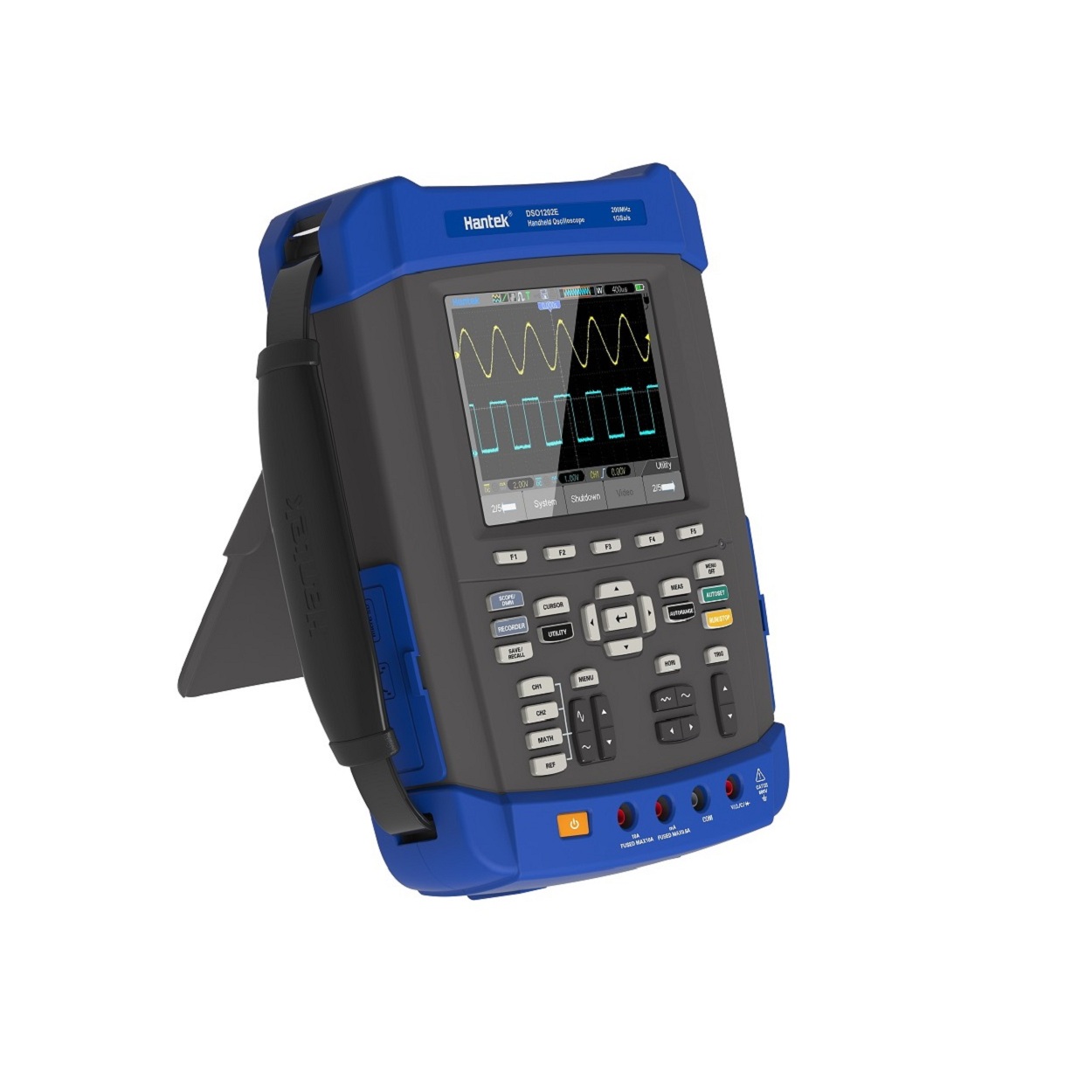

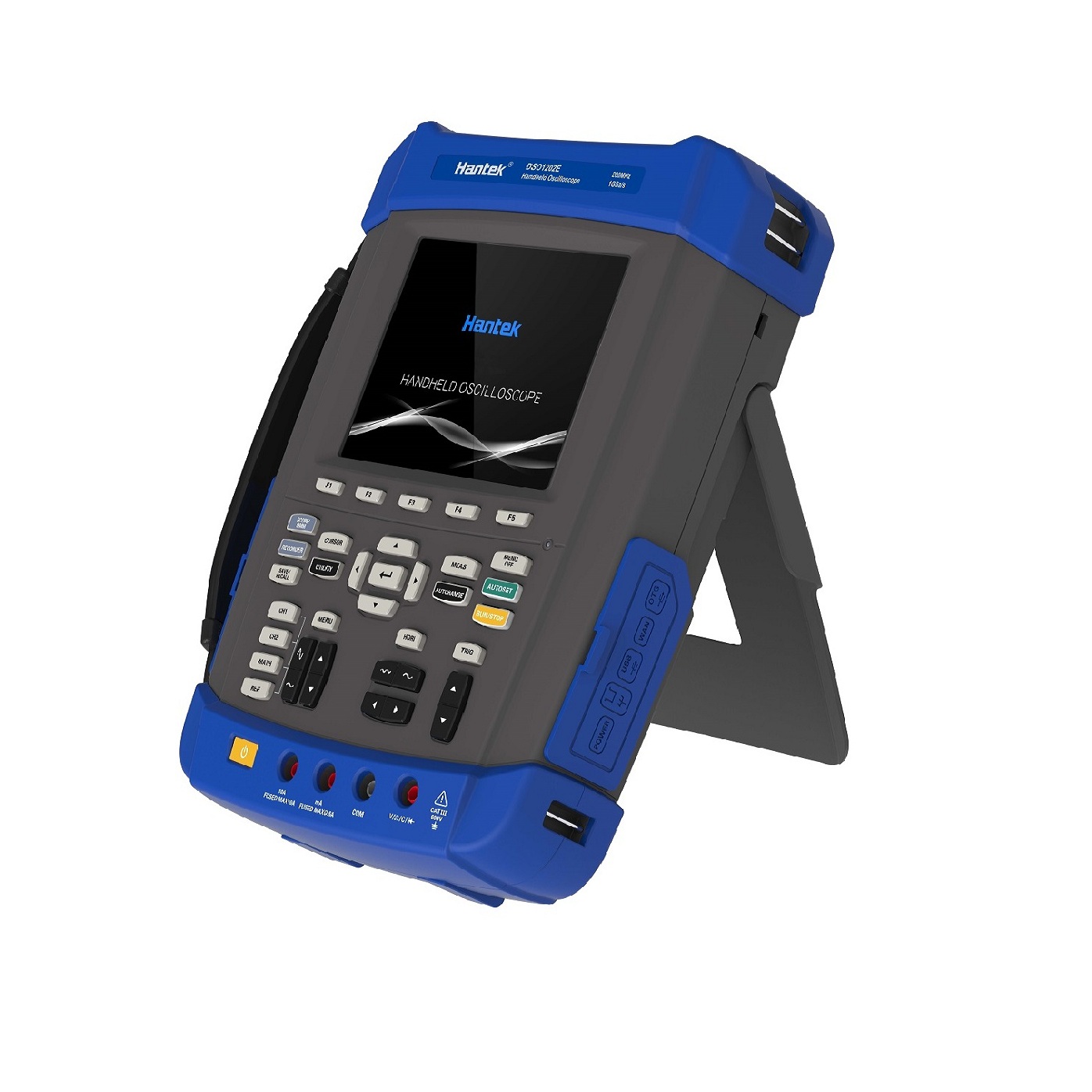

DSO1000E系列
五合一手持实验室:示波器/万用表/数据记录仪/频率计数器/FFT频谱分析.
IP-51等级,防尘,防水,防摔;适合恶劣环境使用要求.
标配符合欧洲安规标准的大保险丝.
标配电池带电量指示，触点连接容易更换，也可选配18650电池盒，自行安装大容量18650电池.
标配防盗锁孔，三脚架固定座，吊带（便于悬挂），FLASH照明（便于在黑暗环境中使用）.
便于更换的BNC安全接头，并标配一套接头.
1GSa/s 实时采样率,2M 存储深度, 6000 计数万用表.
5.6寸大屏幕彩色液晶显示，高分辨率(640*480).
特点概述：
相关图片：
| 型号 | DSO1072E | DSO1102E | DSO1152E | DSO1202E |
| 采集 | ||||
| 采样类型 | 实时采样 | |||
| 采集方式 |
|
|||
| 采样 | 采样数据 | |||
| 峰峰值 | 显示高频和随机毛刺 | |||
| 平均值 | 平均波形， 次数： 4、8、16、32、64、128 | |||
| 输入 | ||||
| 输入耦合 | 直流、交流或者接地(DC、AC、GND) | |||
| 输入阻抗 | 1MΩ±2% ‖20pF±3pF | |||
| 探头衰减 | 1X, 10X | |||
| 探头衰减系数设定 | 1X, 10X, 100X, 1000X | |||
| 最大输入电压 |
CAT I and CAT II: 300VRMS (10×), Installation Category; CAT III: 150VRMS (1×) |
|||
| 水平系统 | ||||
| 采样率范围 | 500MS/s--1GS/s | |||
| 波形内插 | (sin x)/x | |||
| 存储深度 | 2M | |||
| 扫描范围 | 4ns/div~2000s/div(以2-4-8步进) | 2ns/div~2000s/div(以2-4-8步进) | ||
| 采样率和延迟时间精确度 | 500ps（在任何大于1ms的时间间隔） | |||
| 位置范围 |
4ns/格到8ns/格; (-8格 x
s/格) 到 40ms 20ns/格到80μs/格;(-8格×s/格)到40ms 200μs/格到40s/格;(-8格×s/格)到400s |
2ns/格到10ns/格; (-4格×s/格)到20ms; | ||
| 时间间隔测量精确度(满带宽) |
单次：±（1采样间隔时间+500ppm
x读数+0.6ns); >16个平均值：±（1采样间隔时间+500ppm x 读数+0.4ns); 取样间隔=秒/格÷200 |
|||
| 垂直系统 | ||||
| 垂直分辨率 | 8位分辨率，每个通道同时取样 | |||
| 电压范围 | 2mV/div to 100V/div | |||
| 带宽 | 70MHz | 100MHz | 150MHz | 200MHz |
| 在BNC处的上升时间(典型) | 5ns | 3.5ns | 2.3ns | 1.8ns |
| 在BNC处或使用探头时，取样和平均模式中的模拟带宽，直流耦合 |
±400V(100V/div-20V/div); ±50V(10V/div-5V/div); ±40V(2V/div-500mV/div); ±2V(200mV/div-50mV/div); ±400mV(20mV/div-2mV/div); |
|||
| 数学运算 | 加、减、乘、除、FFT | |||
| FFT | 窗口： Hanning、Flatop、Rectamgular、Bartlett、Blackman; 1024采样点 | |||
| 带宽限制 | 20MHz | |||
| 低频响应（-3db） | 在BNC处为≤10Hz | |||
| 垂直增益精度 |
在“取样”或“平均”采集模式下，5V/格到10mV/格的精度为±3%; 在“取样”或“平均”采集模式下，5mV/格到2mV/格的精度为±4% |
|||
| 直流测量精度，平均采集模式 |
垂直位移为零,且N≥16时：±（3%×读数+0.1格+1mV）,适用于选择10
mV /格或更大的单位时. 垂直位移不为零时，且N≥16时：±[3%×(读数+垂直位置)+垂直位置的1%+0.2格). 设定从2mV/格到200mV/格增加2mV；从200mV/格到5V/格增加50mV |
|||
| 电压测量重复性，平均采集模式 |
在相同设置和环境条件下，采集≥16个以上波形的任何两组平均值之间的电压增量: ±（3%×读数+0.05格） |
|||
| 触发系统 | ||||
| 触发类型 | 边沿，视频，脉冲，斜率，超时，交替 | |||
| 触发信源 | CH1, CH2, AC Line | |||
| 触发方式 | 自动，正常 | |||
| 耦合方式 | 直流、交流、噪声抑制、高频抑制、低频抑制 | |||
| 触发灵敏度（边沿触发类型） |
直流(CH1,CH2): 从直流到10MHz为1格，从10MHz到100MHz为1.5格；从100MHz到最大量程为2格； 交流:衰减10Hz以下信号 高频抑制:大于80kHz时将衰减信号 低频抑制:频率大于150kHZ时，与直流耦合限制相同，小于150kHZ |
|||
| 触发电平范围 | CH1、CH2: 从显示屏中心开始±8个分度; | |||
| 触发电平精度(典型)相对于上升和下降时间大于等于20ns的信号 | CH1、CH2: 从中心显示屏开始的±4个分度内为0.2格×伏/格; | |||
| 设置电平为50%(典型) | 用大于等于50Hz的输入信号操作 | |||
| 视频触发 |
|
|||
| 视频触发类型 | CH1、CH2：2个分度的峰—峰值幅度； | |||
| 信号格式和场速率、视频触发类型 | 对于任何场或任何行，都支持NTSC、PAL和SECAM | |||
| 释抑范围 | 100ns ~ 10s | |||
| 脉冲宽度触发 |
|
|||
| 脉冲宽度触发模式 | 当（＜ 、＞、=、或≠）时触发；“正”脉冲或“负”脉冲 | |||
| 脉冲宽度触发点 |
等于: 当脉冲的下降边越过触发电平时，示波表触发。 不等于:如果脉冲比指定宽度窄，则触发点为下降边。 否则，当脉冲持续时间长于‘脉冲宽度”指定的时间时，示波表触发。 小于:触发点为下降边。 大于(也称为超时触发):当脉冲持续时 间长于“脉冲宽度”指定的时间时，示波表触发。 |
|||
| 脉冲宽度范围 | 20ns ~ 10s | |||
| 斜率触发 |
|
|||
| 斜率触发模式 | 当(＜、＞、=、或≠）时触发；“正”斜率或“负”斜率 | |||
| 斜率触发点 |
等于: 当波形斜率等于设置斜率时，示波表触发。 不等于: 当波形斜率不等于设置时，示波表触发。 小于: 当波形斜率小于设置斜率时，示波表触发。 大于: 当波形斜率大于设置斜率时，示波表触发。 |
|||
| 时间设置范围 | 20ns ~ 10s | |||
| 超时触发 |
|
|||
| 超时触发模式 | 上升沿、下降沿 | |||
| 时间设置范围 | 20ns ~ 10s | |||
| 交替触发 |
|
|||
| CH1 | 内部触发：边沿、脉宽、视频、斜率 | |||
| CH2 | 内部触发：边沿、脉宽、视频、斜率 | |||
| 触发频率计数器 |
|
|||
| 读数分辨率 | 6位 | |||
| 精度（典型） | ±30ppm（包括所有的频率参考误差和±1计算误差） | |||
| 频率范围 | 交流耦合、从最小4Hz到额定带宽 | |||
| 信号源 |
“脉冲宽度”或“边沿触发”模式:所有可用触发源 “频率计数器”一直在测定触发源，包括当示波表采集由于运行状态中的变化而暂停时，或当单次事件采集己经结束时。 “脉冲宽度”触发模式，示波表计算在1s测量，窗口具有有效幅度，并且符合可触发事件条件的脉冲，例如，如果PWM脉冲列被设定为＜模式，而且宽度被相应设定为较小的时间时，其中的窄脉冲。 “边沿触发”模式:示波表计算所有具有足够幅度和正确极性的边沿。 “视频触发”模式:“频率计算器”不工作。 |
|||
| 测量 | ||||
| 光标测量 |
光标间的电压差△V 光标间的时间差△T △T的倒数，以赫兹为单位（1/△T） |
|||
| 自动测量 |
频率、周期、平均值、峰峰值、均方根、最大值、最小值、上升时间、下降时间、 正频宽、负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、 顶端值、中间值、幅值、过冲、预冲、周期平均值、周期均方值 |
|||
| 通用特性 | ||||
| 分辨率 | 640*480 dots | |||
| 显示屏对比度 | 16档可调且屏幕显示调节进度条 | |||
| 探头补偿器输出 |
|
|||
| 输出电压（典型值） | 约2Vpp输入≥1MΩ的负载 | |||
| 频率（典型值） | 1kHz | |||
| 电源 |
|
|||
| 电源电压 | AC输入:100-240VACRMS,1.5A MAX,50Hz到60Hz; DC输出:12V,3A | |||
| 功率 | <30W | |||
| 环境 |
|
|||
| 温度范围 |
操作：32℉ to 122℉ (0℃ to 50℃); 非操作： -40℉ to 159.8℉ (-40℃ to +71℃) |
|||
| 冷却方式 | 风扇 | |||
| 湿度范围 |
+104℉ 以下 (+40℃ 以下): ≤90% 相对湿度; 106℉ ~122℉ (+41℃ ~ 50℃): ≤60%相对湿度 |
|||
| 海拔高度 |
操作时：3000米（10000英尺）以下； 非操作时：15000米（50000英尺）以下 |
|||
| 机械规格 |
|
|||
| 尺寸 | 260mm; 220mm; 75mm | |||
| 重量 | 2.5KG(不含包装） | |||
| 万用表模式 | |||
| Max. Resolution | 6000 Counts | ||
| DMM Testing Modes | Voltage, Current, Resistance, Capacitance, Diode & Continuity | ||
| Max. Input Voltage | AC:600V, DC: 800V | ||
| Max. Input Current | AC: 10A, DC:10A | ||
| Input Impedance | 10MΩ | ||
| DMM 趋势图 | 1.2M 个点 | ||
| Range | Resolution | Accuracy | Resolution |
| DC Voltage | 60.00mV | ±1%±3 digit | 10uV |
| 600.0mV | 100uV | ||
| 6.000V | 1mV | ||
| 60.00V | 10mV | ||
| 600.0V | 100mV | ||
| 800V | 1V | ||
| AC Voltage | 60.00mV | ±1%±3 digit | 10uV |
| 600.0mV | 100uV | ||
| 6.000V | 1mV | ||
| 60.00V | 10mV | ||
| 600.0V | 100mV | ||
| DC Current | 60.00mA | ±1%±5 digit | 10uA |
| 600.0mA | ±1.5%±5 digit | 100uA | |
| 6.000A | 1mA | ||
| 10.00A | 10mA | ||
| AC Current | 60.00mA | ±1%±5 digit | 10uA |
| 600.0mA | ±1.5%±5 digit | 100uA | |
| 6.000A | 1mA | ||
| 10.00A | 10mA | ||
| Resistance | 600Ω | ±1%±3 digit | 0.1Ω |
| 6.000KΩ | 1Ω | ||
| 60.00KΩ | 10Ω | ||
| 600.0KΩ | 1KΩ | ||
| 6.000MΩ | 10KΩ | ||
| 60.00MΩ | ±1%±5 digit | 100KΩ | |
| Capacitance | 40.00nF | ±2%±5 digit | 10pF |
| 400.0nF | 100pF | ||
| 4.000uF | 1nF | ||
| 40.00uF | 10nF | ||
| 400.0uF | 100nF | ||
| Attention: the smallest capacitance value that can be measured in 5nF | |||
| Diode | 0V~2.0V | ||
| ON-OFF test | <10Ω | ||
| 选择 | 系列 | 模拟带宽 | 通道数 | 实时采样率 | 其他 |
|---|---|---|---|---|---|
TO1000系列
|
150MHz 200MHz 250MHz |
4CH示波器 1CH信号源 万用表 |
1GSa/s 250MSa/s |
示波器/万用表/信号源/数据记录仪 18W快充输入，超长待机时间 7寸800*480多点全触控电容触摸屏 8M存储深度，一键截屏保持波形 |
|
Hantek2000系列
|
70MHz 40MHz |
2CH示波器 1CH信号源 |
250MSa/s | 示波器/万用表/信号源 单手持握,超长续航时间 悬挂式支架,TypeC通用数据充电线 全功能上位机,数据记录仪功能 |
|
DSO8000E系列
|
70MHz 100MHz 150MHz 200MHz |
2CH示波器 1CH信号源 |
1GSa/s | 示波器/万用表/信号源/频率 计数器/频谱分析/数据记录仪 IP-51防水防尘防摔; 防盗锁/Flash照明灯/ 三脚架固定座/可更换电池/2M存储 |
|
|
DSO1000E系列
|
70 MHz 100 MHz 150 MHz 200 MHz |
2CH | 1GSa/s | 示波器/万用表/频率计数器/ 数据记录仪/频谱分析, IP-51防水防尘防摔; 防盗锁/Flash照明灯/ 三脚架固定座/可更换电池/2M存储 |
|
DSO1000S系列
|
60MHz-200MHz | 2CH | 1GSa/s | 6000Count 计数万用表, 示波器两个通道之间与万 用表之间都是电气隔离的, 640*480的高分辨率 1M存储深度 |
|
DSO8000系列（已停产）
|
60MHz(示波器) 25MHz(信号源) |
2CH示波器 1CH信号源 |
250MSa/s | 示波器/信号源/频率计数器/ 频谱分析/6000Count 万用表, 示波器与万用表之间电气隔离 |
|
DSO1000系列（已停产）
|
50MHz-200MHz | 2CH | 500MSa/s 250MSa/s |
6000Count 万用表, 示波器与万用表电气隔离, 320*240分辨率, 32K存储深度 |
|
DSO1000B系列（已停产）
|
60MHz-200MHZ | 2CH | 1GSa/s | 6000Count 计数万用表, 示波器与万用表电气隔离, 640*480的高分辨率, 1M存储深度 |
|
DSO1000BV系列（已停产）
|
60 MHz 100 MHz 200 MHz |
2CH | 1GSa/s | 6000Count 计数万用表, 示波器与万用表电气隔离, 640*480的高分辨率,1M 存储深度,视频帮助功能 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
可选配件:
 |
 |
| 型号 | 描述 | 查看手册 |
| HT300B,HT500B | 350Mhz,500MHz,10:1/1:1 | 点击下载 |
| HT100B，HT200B | 100MHz,200MHz,10:1/1:1 | 点击下载 |
| PP-80,PP-150,PP-200 | 60MHz,100MHz,200MHz,10:1/1:1 | 点击下载 |
| PP80B, PP150B, PP200B, PP300B | 80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 | 点击下载 |
| PP-90 | 80MHz,10:1/1:1 | 点击下载 |
| T3100高压探头 | 100MHz，100：1，2000VDC+Peak AC | 点击下载 |
| 型号 | 描述 | 查看手册 |
| CC65 | 直流/交流0 – 20KHz，可测电流范围20 mA to 65 A | 点击下载 |
| CC-650 | 交流 0 – 5KHz，1A - 500A ，直流 1A - 650A | 点击下载 |
| CC-800 | 交流 0 – 5KHz，1A - 500A ，直流 1A - 800A | 点击下载 |
