射频放大器（9KHz-3GHz）

HNFPA-1 前置射频放大器配合本公司HNFP系列近场探头使用，主要对所要测试的微弱信号进行放大，频率范围9kHz-3GHz；HNFPA-1增益约为30dB，可以大大提高系统测试的灵敏度。标配USB适配器和USB升压电源转接线，可以直接通过频谱分析仪或者接收机自带的USB接口供电，使用更加方便。配合本公司HNFP系列近场探头可以快速准确地确定电磁干扰源头，避免盲目更改EMI设计，能大幅提高产品开发效率，并降低开发成本。

产品概述
技术参数
型号及对比
产品附件
软件及下载
探头
视频

频率范围 9kHz - 3GHz
典型增益约 30dB
最大输入功率 15dBm

技术参数

型号	HNFPA-1
频率范围	9KHz-3GHz
典型增益	30dB
平坦度	±1.5dB

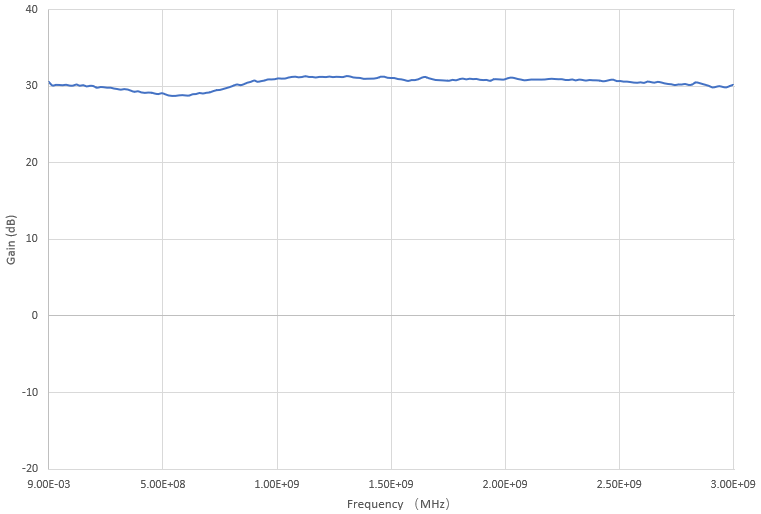

幅频曲线	如下图
最大线性输出功率	10dBm
典型噪声系数@2GHz	4dB
最大输入功率	15dBm
工作电压	DC12V
输入输出接口	SMA（母头）
尺寸	约 664816mm

应用

EMI干扰源定位测试系统
小信号放大

型号	HNFPA-1
频率范围	9KHz-3GHz
典型增益	30dB
平坦度	±1.5dB
幅频曲线	如图1
最大线性输出功率	10dBm
典型噪声系数@2GHz	4dB
最大输入功率	15dBm
工作电压	DC12V
输入输出接口	SMA（母头）
尺寸	约 664816mm

HANTEK型号	类型	频率范围	分辨率	应用说明
HNFP-1	磁场近场探头	频率范围：30MHz-3GHz	25mm左右	可检查10cm范围磁场，主要用于机箱泄露测试
HNFP-2	磁场近场探头	频率范围：30MHz-3GHz	10mm左右	可检查3cm范围内磁场
HNFP-3	磁场近场探头	频率范围：30MHz-2GHz	5mm左右	主要用于线缆电磁泄露测试
HNFP-4	磁场近场探头	频率范围：30MHz-3GHz	2mm左右	可检测垂直方向发射的电磁场，主要用于PCB布线产生的电磁场测试
HNFP-5	磁场近场探头	频率范围：1MHz-50MHz	25mm左右	可检测10cm范围内的磁场，主要用于低频传导整改测试
HNFP-6	磁场近场探头	频率范围：1MHz-50MHz	10mm左右	可检测3cm范围内容磁场，主要用于低频传导整改测试
HNFP-7	磁场近场探头	频率范围：9KHz-1.5MHz	25mm左右	可检测10cm范围内的磁场，主要用于低频传导整改测试
HNFP-8	电场近场探头	频率范围：30MHz-1.5GHz		用于检测表面电场，适用于总线结构或者大的原件区域
HNFP-9	电场近场探头	频率范围：30MHz-3GHz		用于单根导线表面产生的电场检测
HNFPA-1	前置放大器	频率范围：9KHz-3GHz		30dB增益

【提示：最多可比较4个产品】

选择	系列	模拟带宽	通道数	最高实时采样率	其他
	HSA2030系列	9KHz-3.2GHz	RF IN + TG OUT	--	频率范围：9KHz-3.2GHz，灵敏度：-161dBm， RBW:10Hz至1MHz, 高防护便携设计，坚固耐用，可在实验室内使用，更适合于野外现场移动使用
	HSA2016系列	9KHz-1.6GHz	RF IN + TG OUT	--	频率范围：9KHz-1.6GHz，灵敏度：-161dBm， RBW:10Hz至1MHz, 高防护便携设计，坚固耐用，可在实验室内使用，更适合于野外现场移动使用
	高频磁场探头（30MHz～3GHz）	30MHz～3GHz	4种探头形状	分辨率：HNFP-1: 25mm HNFP-2: 10mm HNFP-3: 5mm HNFP-4: 2mm	精准测试高频磁场(H)，有效屏蔽电场干扰(E) 电磁兼容整改时,精确定位磁场干扰源
	低频磁场探头（9kHz-50MHz）	9kHz-50MHz	3种探头形状	分辨率：HNFP-5: 25mm HNFP-6: 10mm HNFP-7: 25mm	精准测试低频磁场(H)，有效屏蔽电场干扰(E) 电磁兼容整改时，精确定位磁场干扰源
	高频电场探头（30MHz～3GHz）	30MHz～3GHz	2种探头形状	--	精准测试电场(E) 电磁兼容整改时，精确定位电场干扰源
	射频放大器（9KHz-3GHz）	9KHz-3GHz	IN：1 OUT：1	典型增益：30dB 平坦度：±1.5dB 最大线性输出功率：10dBm 最大输入功率：15dBm	用于对所要测试的微弱信号进行放大提高系统测试的灵敏度标配USB适配器和USB升压电源转接线

标准配件


电源适配器*1，Type-C充电线*1

转接头

SMA(公)转N头*2
