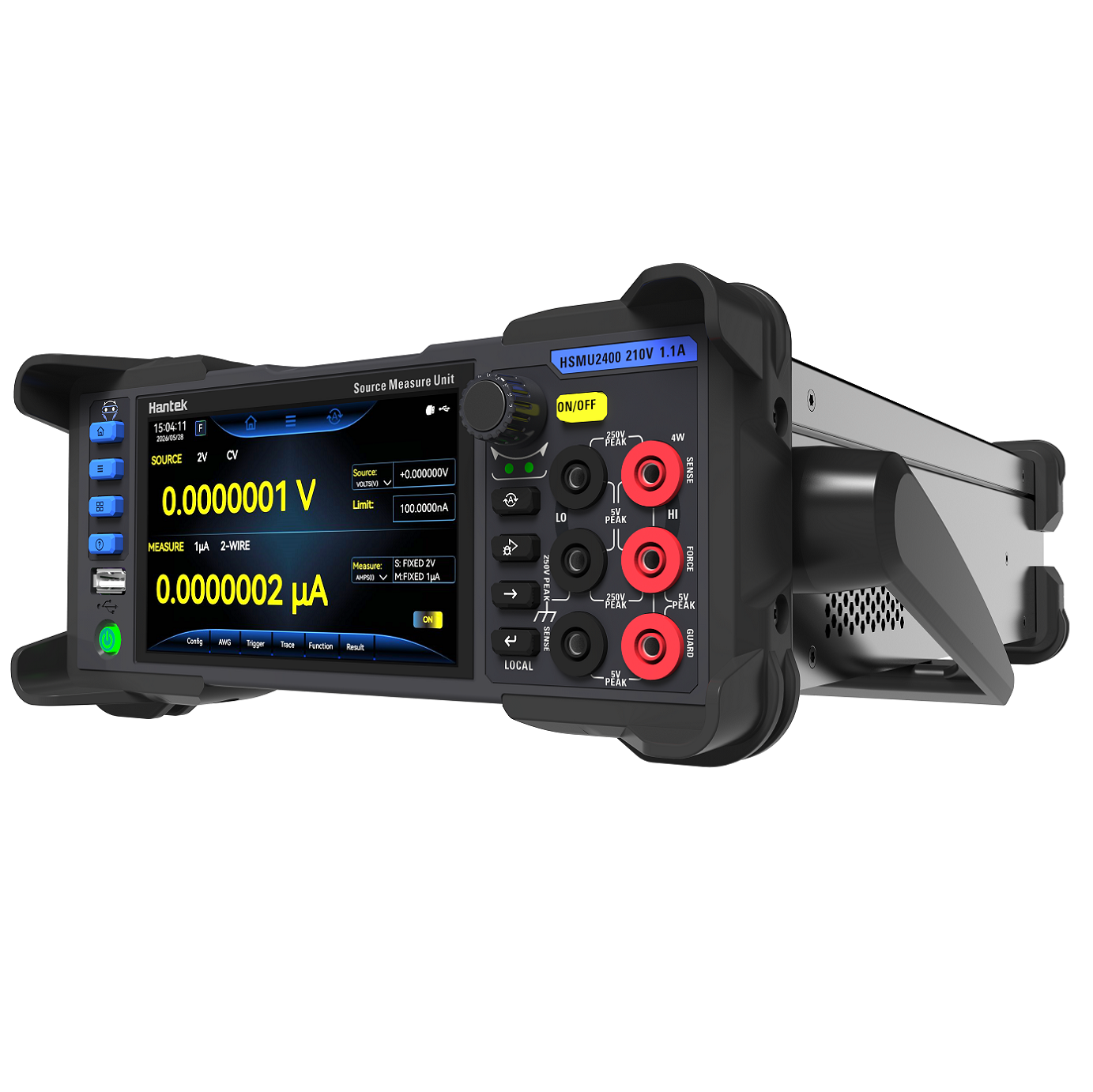

HSMU2400

7 1/2 测量位数

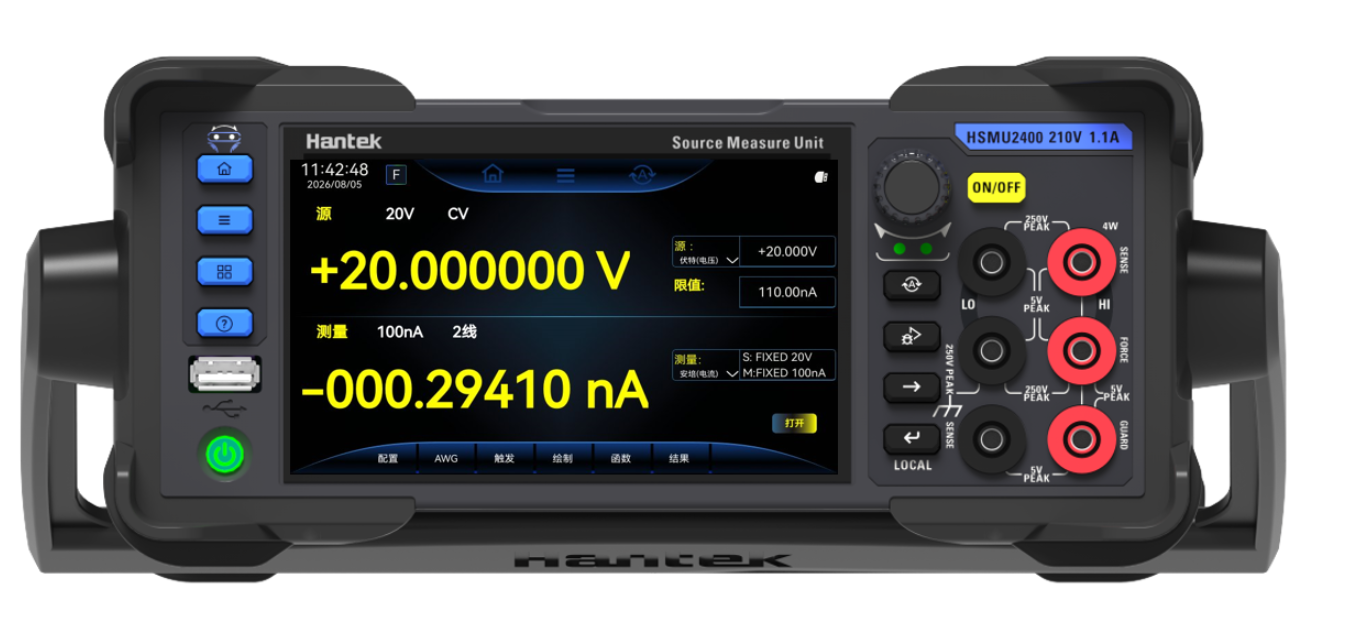

前后面板输出
最大输出±210V / ±1.1A / 22W

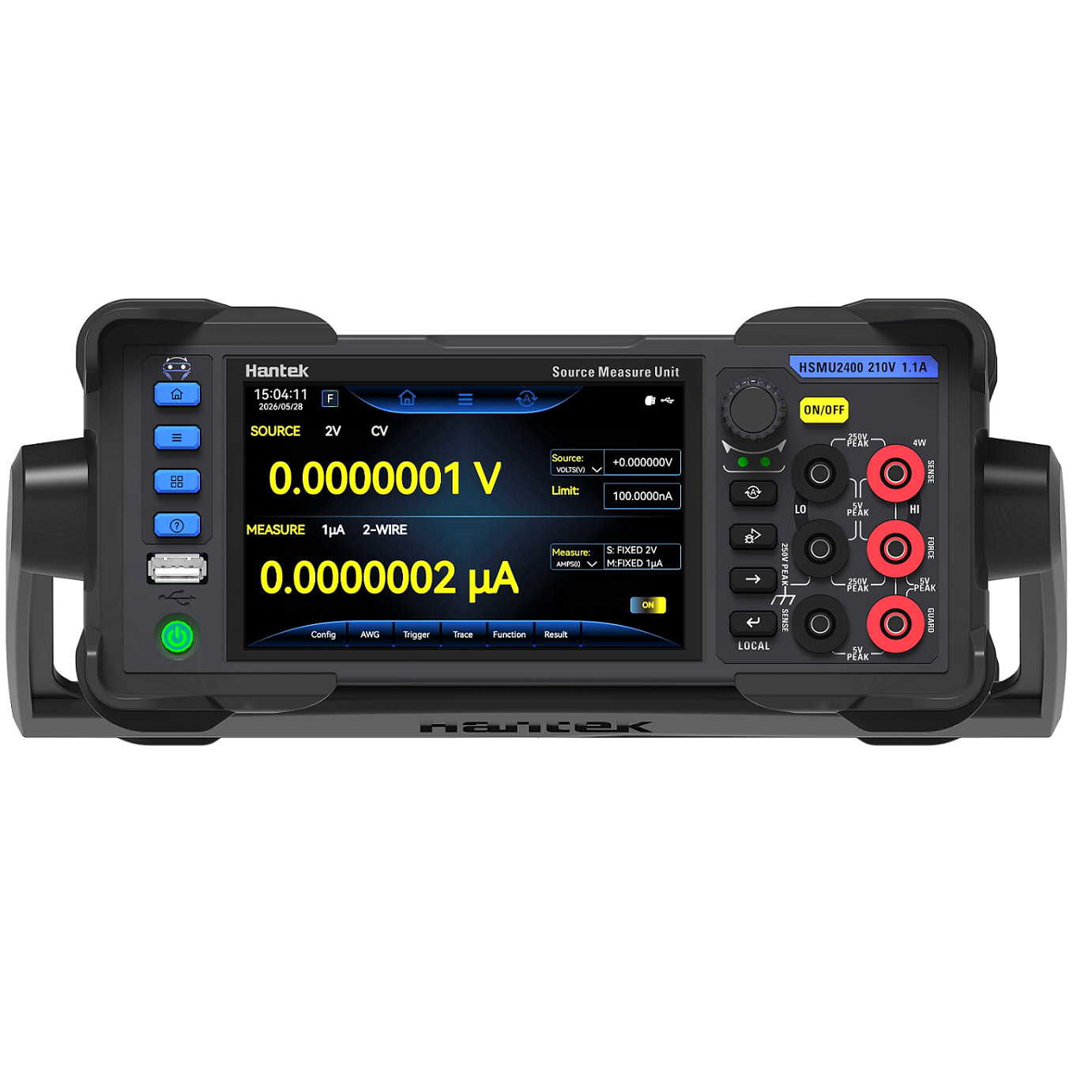

5英寸触摸屏，支持数字和图形显示
脉冲、步进、列表3种输出模式
标配USB、RS232/485、LAN，选配GPIB，易集成自动化测试系统
四象限工作，兼具供电与耗能吸收功能

7位半测量精度

最小测量分辨率为10fA、10nV

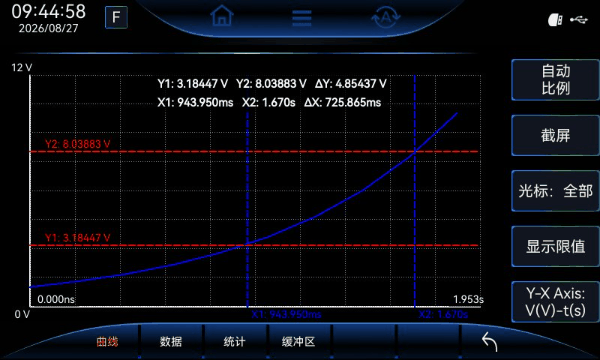

多参数数据实时记录

同步采集输出及运算数据并绘制曲线，保存测试数据进Buffer中，更直观的理解和分析数据

丰富的通信接口

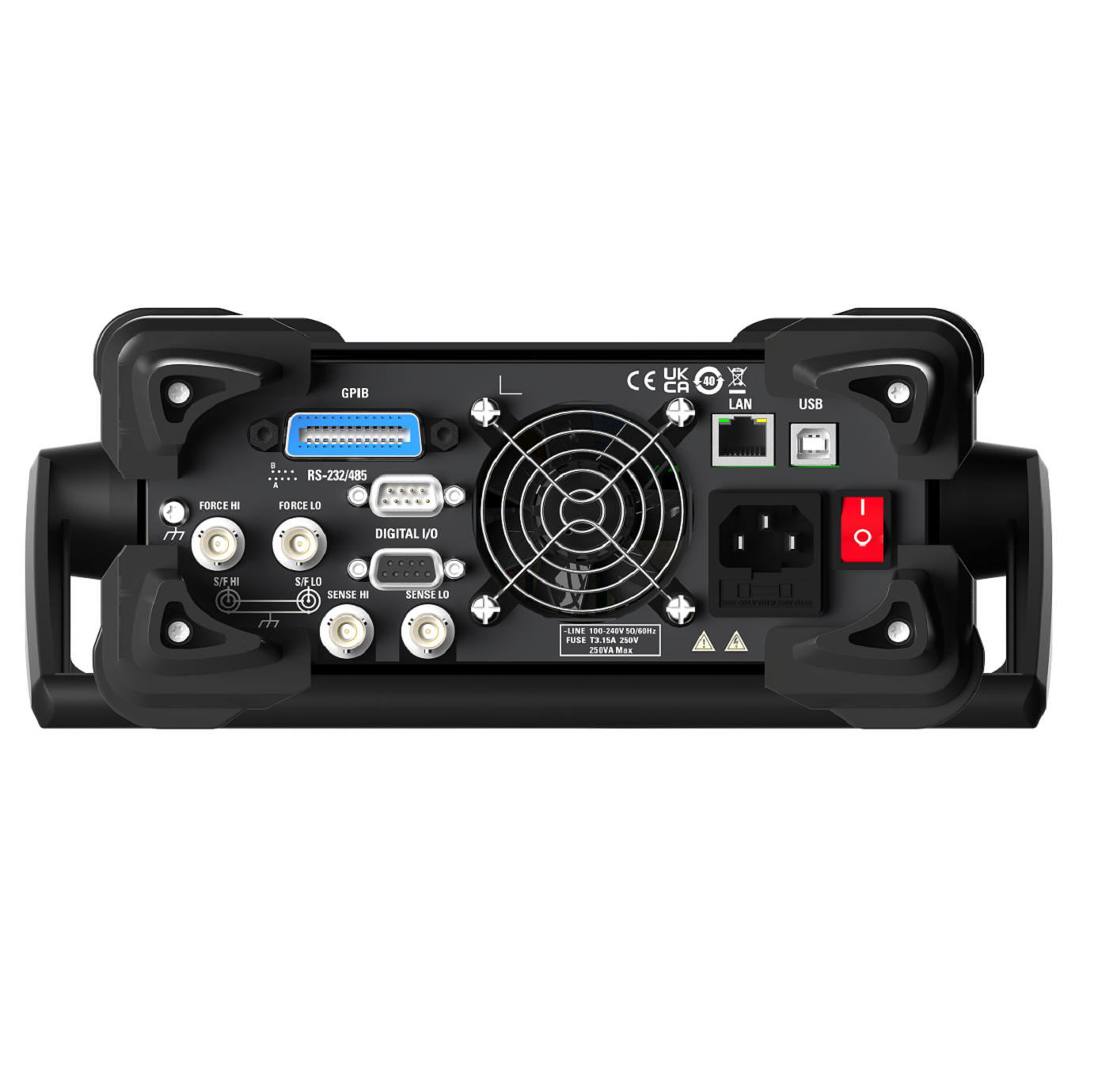

USB HOST、USB DEVICE、LAN、RS232/RS48、数字IO、可选配GPIB;支持后置输出功能，可选择2线/4线测量模式

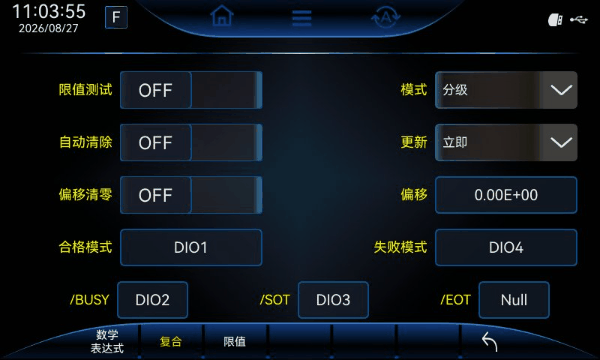

限值测试功能

限值判定参数上下阈值，超限输出对应IO电平，区分测试合格与失效状态

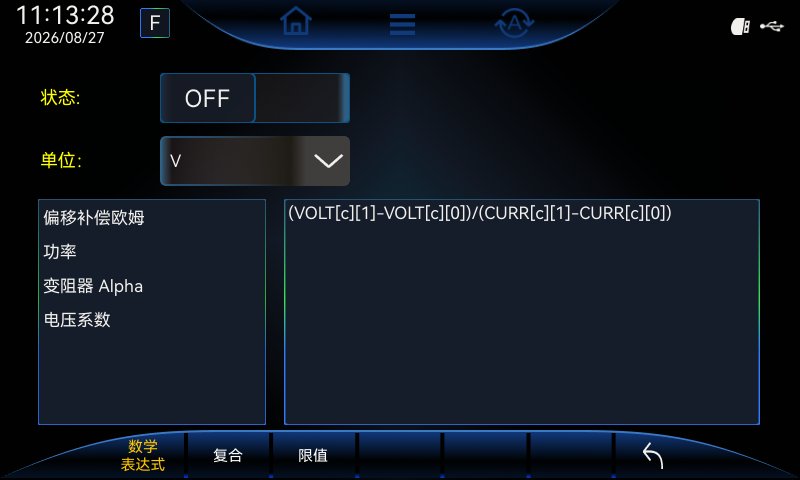

数学运算功能

选定运算公式后界面实时展示计算结果，灵活处理参数，直观读取运算数值

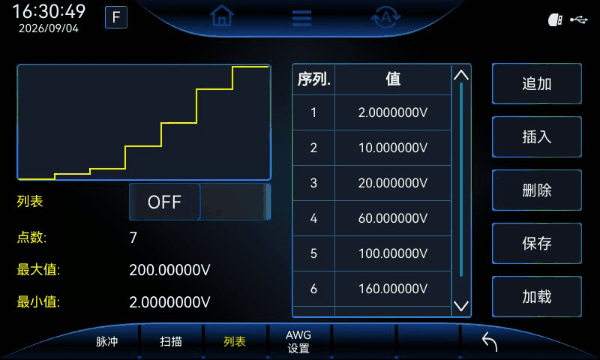

多种输出模式

支持脉冲、扫描、列表输出。可自由设定多组电压或电流，支持线性或非线性波形，灵活批量输出测试信号

额定输出功率	型号	输出电压	输出电流	通道
22W	HSMU2400	±210V	±1.1A	1

最高值	电压		±210V
	电流		±1.1A
	功率		22W
	电压分辨率		10uV
	电流分辨率		10pA
直流电压源	输出电压		±21V/ ±1.1A, ±210V/±110 mA
	电流限制		Min. 0.1% of range
	编程分辨率		10uV, ±200.00mV range 100uV, ±2.0000V range 1mV, ±20.000V range 10mV, ±200.00V range



	编程精度		±(0.02%+600uV),±200.00mV range ±(0.02%+600uV),±2.0000V range ±(0.02%+2.4mV),±20.000V range ±(0.02%+24mV), ±200.00V range
	负载调整率		0.01% of range + 100uV
	线性调整率		0.01% of range
	过冲		典型值小于 0.1%（适用于满量程步进变化、阻性负载、10mA 量程条件下）
	恢复时间（1000%负载变化）		<250 us（在 0.1% 加上负载调整误差之内，1A 和 100mA 钳位条件下）
	纹波与噪声		2mV rms(20Hz~ 1MHz)
	温度系数（0°-18°C和28°-50°C）		±（0.15 × 精度规格）/°C
直流电流源	输出电流		±1.1A /±21V, ±110 mA /±210V
	电压限制		Min. 0.1% of range
	编程分辨率		10pA, ±100.00nA range 100pA, ±1.0000uA range 1nA, ±10.000uA range 10nA,±100.00uA range 100nA, ±1.0000mA range 1uA, ±10.000mA range 10uA, ±100.00mA range 100uA, ±1.0000A range
	编程精度		±(0.035%+600pA),±100.00nA range ±(0.035%+600pA),±1.0000uA range ±(0.033%+2nA),±10.000uA range ±(0.031%+20nA),±100.00uA range ±(0.034%+200nA),±1.0000mA range ±(0.045%+2uA),±10.000mA range ±(0.066%+20uA), ±100.00mA range ±(0.27%+900uA), ±1.0000A range
	负载调整率		0.01% of range + 100pA
	线性调整率		0.01% of range
	过冲		典型值小于 0.1%（在 1mA 步进变化、负载电阻为 10kΩ、20V 量程条件下）
	温度系数（0°-18°C和28°-50°C）		±（0.15 × 精度规格）/°C
通用输出配置	输出设置时间		100μs typical Time
	输出上升时间(±30%)		300μs, 200V range, 100mA compliance. 150μs, 20V range, 100mA compliance.
	直流伏地电压远端感应		输出可浮地至 ±250V ，直流每根负载引线最大允许压降 1V
	钳位精度		总精度 = 基本精度 +（量程 × 0.3%）+（读数 × ±0.02%）
	量程切换过冲		当在 200mV、2V 和 20V 这三个相邻量程之间进行切换时，产生的过冲典型值为 100mV。
	最小钳位值		0.1% of range
	命令处理时间		自动量程打开:10ms. 自动量程关闭:7ms.
测量电压	输入电阻		>10 GΩ
	测量分辨率		10uV, ±200.00mV range 100uV, ±2.0000V range 1mV, ±20.000V range 10mV, ±200.00V range
	测量精度		±(0.004%+0.0035%0.2), ±200.00mV range ±(0.0015%+0.0004%2), ±2.0000V range ±(0.0013%+0.0002%20), ±20.000V range ±(0.0032%+0.0002%200), ±200.00V range
	温度系数（适用于 0°C~18°C 和 28°C~50°C 温度范围内）		±（0.15 × 精度规格）/°C
测量电流	电压负担（四线制模式）		< 1mV
	测量分辨率		10pA, ±100.00nA range 100pA, ±1.0000uA range 1nA, ±10.000uA range 10nA, ±100.00uA range 100nA, ±1.0000mA range 1uA, ±10.000mA range 10uA, ±100.00mA range 100uA, ±1.0000A range
	测量精度		±(0.3%+0.005%1E-7)), ±100.00nA range ±(0.3%+0.005%1E-6)), ±1.0000uA range ±(0.03%+0.002%1E-5), ±10.000uA range ±(0.03%+0.001%1E-4), ±100.00uA range ±(0.03%+0.005%1E-3), ±1.0000mA range ±(0.03%+0.02%0.01), ±10.000mA range ±(0.03%+0.005%0.1), ±100.00mA range ±(0.07%+0.01%1), ±1.0000A range

	温度系数（适用于 0°C~18°C 和 28°C~50°C 温度范围内）		±（0.1 × 精度规格）/°C
电阻测量	范围	分辨率	测试电流	精度
	<2.00000Ω	---	---	Source IAcc+Meas.VAcc
	2.00000Ω	10uΩ	---	Source IAcc+Meas.VAcc
	20.0000Ω	100uΩ	100mA	±(0.1%+0.003 Ω), Normal ±(0.07%+0.001 Ω), Enhanced
	200.000Ω	1mΩ	10mA	±(0.08%+0.03 Ω), Normal ±(0.05%+0.01 Ω), Enhanced
	2.00000kΩ	10mΩ	1mA	±(0.07%+0.3 Ω), Normal ±(0.05%+0.1 Ω), Enhanced
	20.0000kΩ	100mΩ	100uA	±(0.06%+3 Ω), Normal ±(0.04%+1 Ω), Enhanced
	200.000kΩ	1Ω	10uA	(0.07%+30 Ω), Normal±(0.05%+10 Ω), Enhanced
	2.00000MΩ	10Ω	1uA	(0.11%+300 Ω), Normal±(0.05%+100 Ω), Enhanced
	20.0000MΩ	100Ω	1uA	(0.11%+1k Ω), Normal±(0.05%+500 Ω), Enhanced
	200.000MΩ	1kΩ	100nA	±(0.66%+10k Ω), Normal±(0.35%+5k Ω), Enhanced
	>200.000MΩ	---	---	Source IAcc+Meas.VAcc
	温度系数（适用于 0°C~18°C 和 28°C~50°C 温度范围内）		±（0.15 × 精度规格）/°C
	源电流模式，手动测阻		总不确定度 = 电流源精度 + 电压测量精度（四线远端感应）
	源电压模式，手动测阻		总不确定度 = 电压源精度 + 电流测量精度（四线远端感应）
	保护输出内阻		在电阻测量模式下，<0.1Ω
操作环境	室内使用，海拔：≤ 2000m，环境温度：0 ~ 40°C，相对湿度：≤ 80% 安装类别：II，污染等级：2
存储环境	温度: -20°C ~ 70°C 湿度: ≤ 80%
实时时钟	可设置和读取实时时钟（年/月/日/时/分/秒）。内置 CR-2032 纽扣电池，用户可自行更换。
AC输入	100~240VAC(±10%), 50/60Hz
消耗功率	80W
尺寸（mm）	231.4（L）436.1（W）109.6（H）带护套
