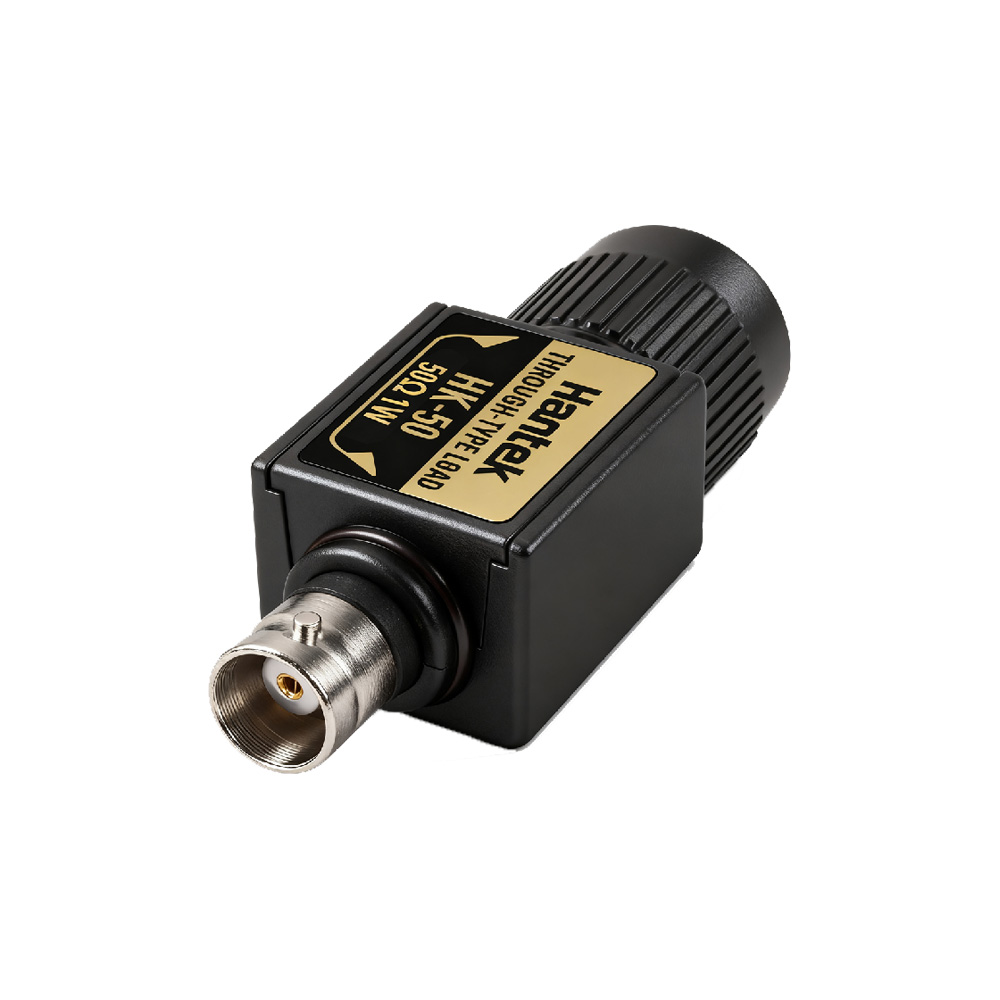

贯通式50Ω负载电阻HK-50

产品特征：
输入功率：1W。
频带宽度：DC--1GHz。
阻抗匹配：它将端口1MΩ阻抗匹配到标准50Ω阻抗，实现精确测量。

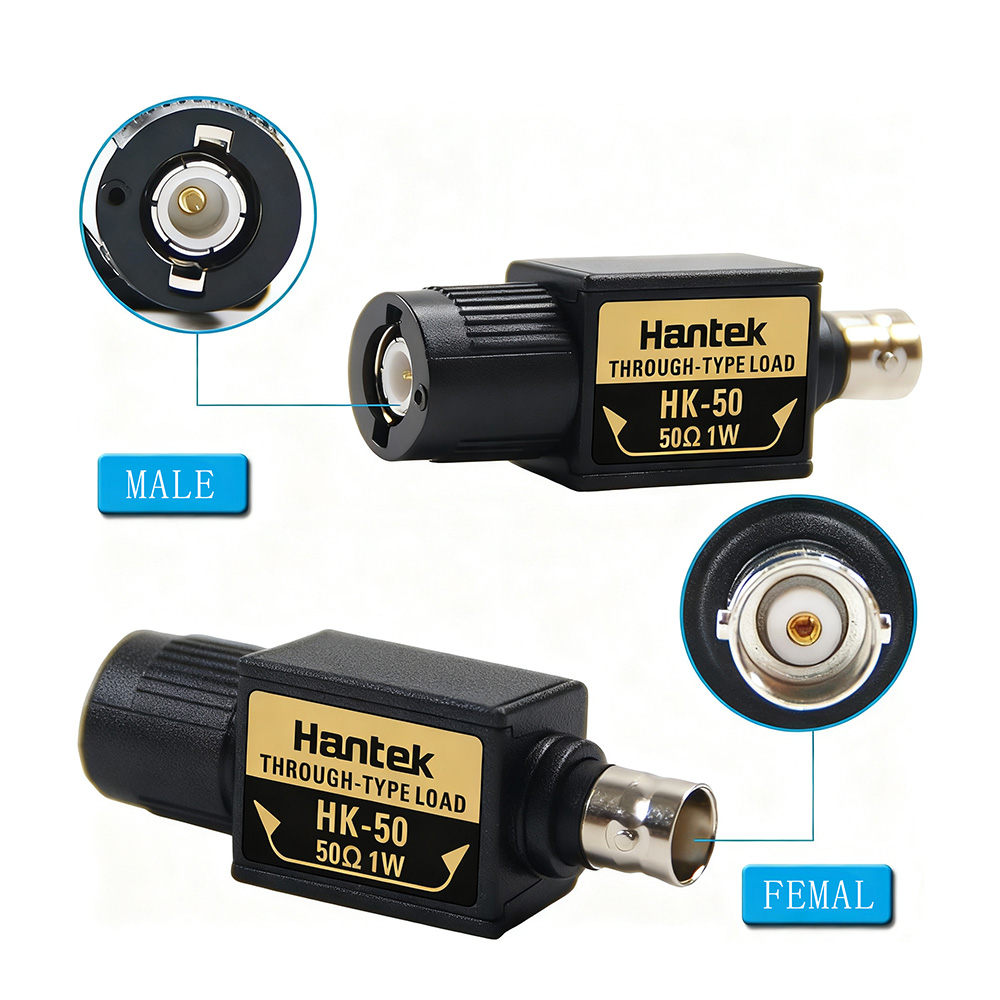

通用连接接口：BNC接口(公头&母头)。
应用场所：
连接示波器：示波器的输入通道通常设计为1MΩ阻抗，而很多高频信号源的输出和传输电缆是标准的50Ω特性阻抗，可以在示波器输入端接入HK-50，在能量传输时，负载阻抗和传输线的特征阻抗相等，此时的传输不会产生反射，这表明所有能量都被负载吸收了。反之则在传输中有能量损失。
配合探头使用：在与电流探头、差分探头、罗氏线圈等设备配合使用时，HK-50可以作为校准或匹配环节的一部分，保证信号的完整性和一致性。
通用阻抗匹配：在任何需要将电路或设备端口匹配到标准50Ω阻抗的场合，它都能作为一个方便、小巧的负载电阻来使用。

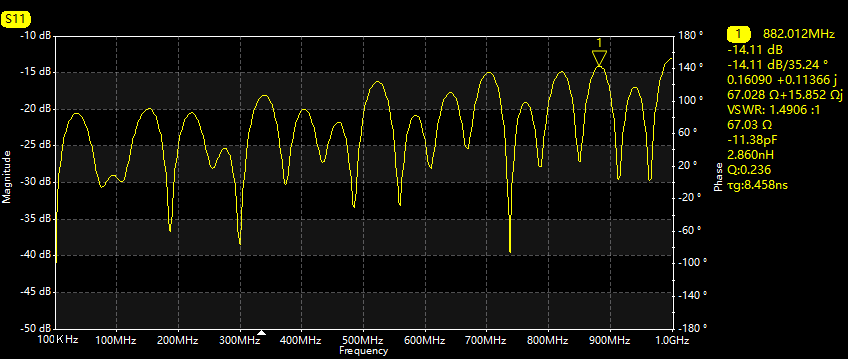

优秀的S11测试曲线

在整个频率范围内有更低的电压驻波比；
大于-25dB的回波损耗值，两个连接设备之间的阻抗匹配良好；
低反射，很少的功率（约0.2%）被反射回来，而99.8%的功率被向前传输。

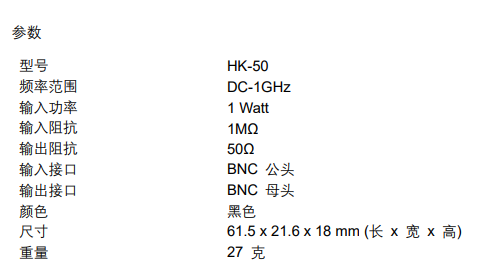

产品参数

通用的接口类型；
较大的频段
