| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精度 | 标配接口 | 尺寸 |
| HDL2512A+ | 150V | 30A | 300W | 0.1mv/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | USB,RS232 | 1/2 2U |
| HDL2512B+ | 500V | 15A | 300W | 1mv/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | USB,RS232 | 1/2 2U |
| HDL2512C+ | 120V | 60A | 300W | 0.1mv/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | USB,RS232 | 1/2 2U |
| HDL2512H+ | 800V | 5A | 300W | 1mv/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | USB,RS232 | 1/2 2U |
| HDL2512A++ | 150V | 30A | 300W | 0.1mv/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | USB,RS232,LAN | 1/2 2U |
| HDL2512B++ | 500V | 15A | 300W | 1mv/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | USB,RS232,LAN | 1/2 2U |
| HDL2512C++ | 120V | 60A | 300W | 0.1mv/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | USB,RS232,LAN | 1/2 2U |
| HDL2512H++ | 800V | 5A | 300W | 1mv/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | USB,RS232,LAN | 1/2 2U |
| HDL2513A+ | 150V | 60A | 600W | 0.1mv/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | USB,RS232,LAN | 1/2 2U |
| HDL2513B+ | 500V | 30A | 600W | 1mv/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | USB,RS232,LAN | 1/2 2U |
| HDL2513C+ | 120V | 120A | 600W | 0.1mv/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | USB,RS232,LAN | 1/2 2U |
| HDL2514B+ | 500V | 60A | 1500W | 0.1mV/1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | USB,RS232 | 2U |
| HDL2514C+ | 120V | 240A | 1500W | 1mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | USB,RS232 | 2U |
| HDL2516B+ | 500V | 120A | 3000W | 1mV/1mA | ±(0.025%+0.025%FS)/ ±(0.1%+0.1%FS) | USB,RS232 | 4U |
| HDL2516C+ | 120V | 240A | 3000W | 1mV/1mA | ±(0.025%+0.025%FS)/ ±(0.1%+0.1%FS) | USB,RS232 | 4U |
| HDL2518B+ | 500V | 180A | 4500W | 1mV/1mA | ±(0.025%+0.025%FS)/ ±(0.1%+0.1%FS) | USB,RS232 | 6U |
| HDL2518C+ | 120V | 360A | 4500W | 1mV/1mA | ±(0.025%+0.025%FS)/ ±(0.1%+0.1%FS) | USB,RS232 | 6U |
|
HDL2512A+ |
|||
|
额定值 |
输入电压 |
0~150V |
|
|
输入电流 |
0~3A |
0~30A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.14V at 3A |
1.4V at 30A |
|
|
定电压模式 |
档位 |
0.1~18V |
0.1~150V |
|
分辨率 |
1mV |
10mV |
|
|
精度 |
±(0.05%+0.02%FS) |
±(0.05%+0.025%FS) |
|
|
定电流模式 |
档位 |
0~3A |
0~30A |
|
分辨率 |
1mA |
10mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式*1 |
档位 |
0.1Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S*2 |
0.01%+0.0008S |
|
|
定功率模式*3 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±（0.1%+0.1%FS） |
||
|
动态模式（CC模式） |
|||
|
T1＆T2 |
20μS~3600S /Res:1μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率*4 |
0.0001~0.2A/μS |
0.001~1.5A/μS |
|
|
最小上升时间*5 |
≒10uS |
≒10uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~18V |
0~150V |
|
分辨率 |
0.1 mV |
1 mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~3A |
0~30A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.1%+0.1%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒3.3A |
≒33A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒3.3/3A |
≒33/30A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒40mΩ |
≒40mΩ |
|
|
输入端子阻抗 |
500KΩ |
||
|
USB,RS232 |
|||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
HDL2512B+ |
|||
|
额定值 |
输入电压 |
0~500V |
|
|
输入电流 |
0~1.5A |
0~15A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.3V at 1.5A |
3V at 15A |
|
|
定电压模式 |
档位 |
0.1~50V |
0.1~500V |
|
分辨率 |
10mV |
100mV |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电流模式 |
档位 |
0~1.5A |
0~15A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式 *1 |
档位 |
0.3Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式 *3 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
0.1%+0.2% |
||
|
动态模式 |
|||
|
动态模式 |
CC 模式 |
||
|
T1＆T2 |
20μS~3600S /Res:1 μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率 *4 |
0.0001~0.2A/μS |
0.001~0.8A/μS |
|
|
最小上升时间 *5 |
≒10uS |
≒10uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~50V |
0~500V |
|
分辨率 |
1 mV |
10mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~1.5A |
0~15A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
±(0.1%+0.2%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒1.6A |
≒16A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒1.6/1.5A |
≒16/15A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒180mΩ |
≒180mΩ |
|
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232 |
||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
型号 |
HDL2512C+ |
||
|
额定值 |
输入电压 |
0~120V |
|
|
输入电流 |
0~6A |
0~60A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.25V at 6A |
2.5V at 60A |
|
|
定电压模式 |
档位 |
0.1~15V |
0.1~120V |
|
分辨率 |
1mV |
10mV |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
定电流模式 |
档位 |
0~6A |
0~60A |
|
分辨率 |
1mA |
10mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
定电阻模式*1 |
档位 |
0.1Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S*2 |
0.01%+0.0008S |
|
|
定功率模式*3 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.1%+0.3%FS) |
||
|
动态模式 |
|||
|
动态模式 |
CC模式 |
||
|
T1＆T2 |
20μS~3600S /Res:1μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率*4 |
0.0001~0.3A/μS |
0.001~3A/μS |
|
|
最小上升时间*5 |
≒10uS |
≒10uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~15V |
0~120V |
|
分辨率 |
0.1 mV |
1mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~6A |
0~60A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.1%+0.3%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒6.5A |
≒65A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒6.5/6A |
≒65/60A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒40mΩ |
≒40mΩ |
|
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232 |
||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
型号 |
HDL2512H+ |
||
|
额定值 |
输入电压 |
0~800V |
|
|
输入电流 |
0~0.5A |
0~5A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.7V at 0.5A |
7V at 5A |
|
|
定电压模式 |
档位 |
0.1~80V |
0.1~800V |
|
分辨率 |
10mV |
100mV |
|
|
精度 |
±(0.05%+0.1%FS) |
±(0.05%+0.05%FS) |
|
|
定电流模式 |
档位 |
0~0.5A |
0~5A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.1%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式 *1 |
档位 |
2Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式 *3 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
0.2%+0.2%FS) |
||
|
动态模式 |
|||
|
动态模式 |
CC 模式 |
||
|
T1＆T2 |
20μS~3600S /Res:1 μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率 *4 |
0.0001~0.04A/μS |
0.001~0.2A/μS |
|
|
最小上升时间 *5 |
≒20uS |
≒20uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~80V |
0~800V |
|
分辨率 |
1 mV |
10mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~0.5A |
0~5A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
±(0.2%+0.2%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒0.55A |
≒5.5A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒0.55/0.5A |
≒5.5/5A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒1.4Ω |
||
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232 |
||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
型号 |
HDL2512A++ |
||
|
额定值 |
输入电压 |
0~150V |
|
|
输入电流 |
0~3A |
0~30A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.14V at 3A |
1.4V at 30A |
|
|
定电压模式 |
档位 |
0.1~18V |
0.1~150V |
|
分辨率 |
1mV |
1mV |
|
|
精度 |
±(0.05%+0.02%FS) |
±(0.05%+0.025%FS) |
|
|
定电流模式 |
档位 |
0~3A |
0~30A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式*1 |
档位 |
0.1Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式*3 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±（0.1%+0.1%FS） |
||
|
动态模式（CC模式） |
|||
|
T1＆T2 |
20μS~3600S /Res:1μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率*4 |
0.0001~0.2A/μS |
0.001~1.5A/μS |
|
|
最小上升时间*5 |
≒10uS |
≒10uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~18V |
0~150V |
|
分辨率 |
0.1 mV |
1 mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~3A |
0~30A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.1%+0.1%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒3.3A |
≒33A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒3.3/3A |
≒33/30A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒40mΩ |
≒40mΩ |
|
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232,LAN |
||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
型号 |
HDL2512B++ |
||
|
额定值 |
输入电压 |
0~500V |
|
|
输入电流 |
0~1.5A |
0~15A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.3V at 1.5A |
3V at 15A |
|
|
定电压模式 |
档位 |
0.1~50V |
0.1~500V |
|
分辨率 |
1mV |
10mV |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电流模式 |
档位 |
0~1.5A |
0~15A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式 *1 |
档位 |
0.3Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式 *3 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
0.1%+0.2% |
||
|
动态模式 |
|||
|
动态模式 |
CC 模式 |
||
|
T1＆T2 |
20μS~3600S /Res:1 μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率 *4 |
0.0001~0.2A/μS |
0.001~0.8A/μS |
|
|
最小上升时间 *5 |
≒10uS |
≒10uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~50V |
0~500V |
|
分辨率 |
1 mV |
10mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~1.5A |
0~15A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
±(0.1%+0.2%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒1.6A |
≒16A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒1.6/1.5A |
≒16/15A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒180mΩ |
≒180mΩ |
|
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232,LAN |
||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
型号 |
HDL2512C++ |
||
|
额定值 |
输入电压 |
0~120V |
|
|
输入电流 |
0~6A |
0~60A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.25V at 6A |
2.5V at 60A |
|
|
定电压模式 |
档位 |
0.1~18V |
0.1~120V |
|
分辨率 |
1mV |
1mV |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
定电流模式 |
档位 |
0~6A |
0~60A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
定电阻模式*1 |
档位 |
0.1Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式*3 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.1%+0.3%FS) |
||
|
动态模式 |
|||
|
动态模式 |
CC模式 |
||
|
T1＆T2 |
20μS~3600S /Res:1μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率*4 |
0.0001~0.3A/μS |
0.001~3A/μS |
|
|
最小上升时间*5 |
≒10uS |
≒10uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~18V |
0~120V |
|
分辨率 |
0.1 mV |
1mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~6A |
0~60A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.1%+0.3%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒6.5A |
≒65A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒6.5/6A |
≒65/60A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒40mΩ |
≒40mΩ |
|
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232,LAN |
||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
型号 |
HDL2512H++ |
||
|
额定值 |
输入电压 |
0~800V |
|
|
输入电流 |
0~0.5A |
0~5A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.7V at 0.5A |
7V at 5A |
|
|
定电压模式 |
档位 |
0.1~80V |
0.1~800V |
|
分辨率 |
1mV |
10mV |
|
|
精度 |
±(0.05%+0.1%FS) |
±(0.05%+0.05%FS) |
|
|
定电流模式 |
档位 |
0~0.5A |
0~5A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.1%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式 *1 |
档位 |
2Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式 *3 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
(0.2%+0.2%FS) |
||
|
动态模式 |
|||
|
动态模式 |
CC 模式 |
||
|
T1＆T2 |
20μS~3600S /Res:1 μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率 *4 |
0.0001~0.04A/μS |
0.001~0.2A/μS |
|
|
最小上升时间 *5 |
≒20uS |
≒20uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~80V |
0~800V |
|
分辨率 |
1 mV |
10mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~0.5A |
0~5A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
±(0.2%+0.2%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒0.55A |
≒5.5A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒0.55/0.5A |
≒5.5/5A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒1.4Ω |
||
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232,LAN |
||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
型号 |
HDL2513A+ |
||
|
额定值 |
输入电压 |
0~150V |
|
|
输入电流 |
0~6A |
0~60A |
|
|
输入功率 |
600W |
||
|
最小操作电压 |
0.25V at 6A |
2.5V at 60A |
|
|
定电压模式 |
档位 |
0.1~18V |
0.1~150V |
|
分辨率 |
1mV |
1mV |
|
|
精度 |
±(0.05%+0.02%FS) |
±(0.05%+0.025%FS) |
|
|
定电流模式 |
档位 |
0~6A |
0~60A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式*1 |
档位 |
0.1Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式*3 |
档位 |
600W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.2%+0.2%FS) |
||
|
动态模式 |
|||
|
动态模式 |
CC模式 |
||
|
T1＆T2 |
100μS~3600S /Res:1μS |
||
|
精度 |
10μS±100ppm |
||
|
上升/下降斜率*4 |
0.001~0.15A/μS |
0.01~1A/μS |
|
|
最小上升时间*5 |
≒50uS |
≒60uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~18V |
0~150V |
|
分辨率 |
0.1 mV |
1mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~6A |
0~60A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
600W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.2%+0.2%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒620W |
||
|
过电流保护 |
≒6.6A |
≒66A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒6.6/6A |
≒66/60A |
|
电压（CV） |
≒0V |
||
|
电阻（CR） |
≒30mΩ |
||
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232,LAN |
||
|
尺寸 |
208.5mm*84.5mm*455mm |
||
|
型号 |
HDL2513B+ |
||
|
额定值 |
输入电压 |
0~500V |
|
|
输入电流 |
0~3A |
0~30A |
|
|
输入功率 |
600W |
||
|
最小操作电压 |
0.3V at 3A |
3V at 30A |
|
|
定电压模式 |
档位 |
0.1~50V |
0.1~500V |
|
分辨率 |
1mV |
10mV |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电流模式 |
档位 |
0~3A |
0~30A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式 *1 |
档位 |
0.1Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.02%+0.08S *2 |
0.02%+0.0008S |
|
|
定功率模式 *3 |
档位 |
600W |
|
|
分辨率 |
10mW |
||
|
精度 |
±(0.2%+0.2%FS) |
||
|
动态模式 |
|||
|
动态模式 |
CC 模式 |
||
|
T1＆T2 |
100μS~3600S /Res:1 μS |
||
|
精度 |
10μS±100ppm |
||
|
上升/下降斜率 *4 |
0.001~0.05A/μS |
0.01~0.5A/μS |
|
|
最小上升时间 *5 |
≒60uS |
≒60uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~50V |
0~500V |
|
分辨率 |
1 mV |
10mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~6A |
0~60A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
600W |
|
|
分辨率 |
10mW |
||
|
精度 |
±(0.2%+0.2%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒650W |
||
|
过电流保护 |
≒3,3A |
≒33A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒3.4/3A |
≒34/30A |
|
电压（CV） |
0V |
||
|
电阻（CR） |
≒100mΩ |
||
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232,LAN |
||
|
尺寸 |
208.5mm*84.5mm*455mm |
||
|
型号 |
HDL2513C+ |
||
|
额定值 |
输入电压 |
0~120V |
|
|
输入电流 |
0~12A |
0~120A |
|
|
输入功率 |
600W |
||
|
最小操作电压 |
0.2V at 12A |
2V at 120A |
|
|
定电压模式 |
档位 |
0.1~18V |
0.1~120V |
|
分辨率 |
1mV |
1mV |
|
|
精度 |
±(0.05%+0.02%FS) |
±(0.05%+0.025%FS) |
|
|
定电流模式 |
档位 |
0~12A |
0~120A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
定电阻模式*1 |
档位 |
0.1Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式*3 |
档位 |
600W |
|
|
分辨率 |
10mW |
||
|
精度 |
±（0.2%+0.2%FS） |
||
|
动态模式 |
|||
|
动态模式 |
CC模式 |
||
|
T1＆T2 |
100μS~3600S /Res:1μS |
||
|
精度 |
10μS±100ppm |
||
|
上升/下降斜率*4 |
0.001~0.2A/μS |
0.01~1.6A/μS |
|
|
最小上升时间*5 |
≒60uS |
≒60uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~18V |
0~120V |
|
分辨率 |
0.1 mV |
1mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~12A |
0~120A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
功率回读值 |
档位 |
600W |
|
|
分辨率 |
10mW |
||
|
精度 |
±(0.2%+0.2%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒620W |
||
|
过电流保护 |
≒13A |
≒130A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒13/12A |
≒130/120A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒15mΩ |
≒15mΩ |
|
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232,LAN |
||
|
尺寸 |
208.5mm*84.5mm*455mm |
||
|
型号 |
HDL2512A+ |
||
|
额定值 |
输入电压 |
0~150V |
|
|
输入电流 |
0~3A |
0~30A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.14V at 3A |
1.4V at 30A |
|
|
定电压模式 |
档位 |
0.1~18V |
|
|
分辨率 |
1mV |
10mV |
|
|
精度 |
±(0.05%+0.02%FS) |
±(0.05%+0.025%FS) |
|
|
定电流模式 |
档位 |
0~3A |
0~30A |
|
分辨率 |
1mA |
10mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式*1 |
档位 |
0.1Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S*2 |
0.01%+0.0008S |
|
|
定功率模式*3 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±（0.1%+0.1%FS） |
||
|
动态模式（CC模式） |
|||
|
T1＆T2 |
20μS~3600S /Res:1μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率*4 |
0.0001~0.2A/μS |
0.001~1.5A/μS |
|
|
最小上升时间*5 |
≒10uS |
≒10uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~18V |
0~150V |
|
分辨率 |
0.1 mV |
1 mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~3A |
0~30A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.1%+0.1%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒3.3A |
≒33A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒3.3/3A |
≒33/30A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒40mΩ |
≒40mΩ |
|
|
输入端子阻抗 |
500KΩ |
||
|
USB,RS232 |
|||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
HDL2512B+ |
|||
|
额定值 |
输入电压 |
0~500V |
|
|
输入电流 |
0~1.5A |
0~15A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.3V at 1.5A |
3V at 15A |
|
|
定电压模式 |
档位 |
0.1~50V |
0.1~500V |
|
分辨率 |
10mV |
100mV |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电流模式 |
档位 |
0~1.5A |
0~15A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式 *1 |
档位 |
0.3Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式 *3 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
0.1%+0.2% |
||
|
动态模式 |
|||
|
动态模式 |
CC 模式 |
||
|
T1＆T2 |
20μS~3600S /Res:1 μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率 *4 |
0.0001~0.2A/μS |
0.001~0.8A/μS |
|
|
最小上升时间 *5 |
≒10uS |
≒10uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~50V |
0~500V |
|
分辨率 |
1 mV |
10mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~1.5A |
0~15A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
±(0.1%+0.2%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒1.6A |
≒16A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒1.6/1.5A |
≒16/15A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒180mΩ |
≒180mΩ |
|
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232 |
||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
型号 |
HDL2512C+ |
||
|
额定值 |
输入电压 |
0~120V |
|
|
输入电流 |
0~6A |
0~60A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.25V at 6A |
2.5V at 60A |
|
|
定电压模式 |
档位 |
0.1~15V |
0.1~120V |
|
分辨率 |
1mV |
10mV |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
定电流模式 |
档位 |
0~6A |
0~60A |
|
分辨率 |
1mA |
10mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
定电阻模式*1 |
档位 |
0.1Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S*2 |
0.01%+0.0008S |
|
|
定功率模式*3 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.1%+0.3%FS) |
||
|
动态模式 |
|||
|
动态模式 |
CC模式 |
||
|
T1＆T2 |
20μS~3600S /Res:1μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率*4 |
0.0001~0.3A/μS |
0.001~3A/μS |
|
|
最小上升时间*5 |
≒10uS |
≒10uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~15V |
0~120V |
|
分辨率 |
0.1 mV |
1mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~6A |
0~60A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.1%+0.3%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒6.5A |
≒65A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒6.5/6A |
≒65/60A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒40mΩ |
≒40mΩ |
|
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232 |
||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
型号 |
HDL2512H+ |
||
|
额定值 |
输入电压 |
0~800V |
|
|
输入电流 |
0~0.5A |
0~5A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.7V at 0.5A |
7V at 5A |
|
|
定电压模式 |
档位 |
0.1~80V |
0.1~800V |
|
分辨率 |
10mV |
100mV |
|
|
精度 |
±(0.05%+0.1%FS) |
±(0.05%+0.05%FS) |
|
|
定电流模式 |
档位 |
0~0.5A |
0~5A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.1%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式 *1 |
档位 |
2Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式 *3 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
0.2%+0.2%FS) |
||
|
动态模式 |
|||
|
动态模式 |
CC 模式 |
||
|
T1＆T2 |
20μS~3600S /Res:1 μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率 *4 |
0.0001~0.04A/μS |
0.001~0.2A/μS |
|
|
最小上升时间 *5 |
≒20uS |
≒20uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~80V |
0~800V |
|
分辨率 |
1 mV |
10mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~0.5A |
0~5A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
±(0.2%+0.2%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒0.55A |
≒5.5A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒0.55/0.5A |
≒5.5/5A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒1.4Ω |
||
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232 |
||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
型号 |
HDL2512A++ |
||
|
额定值 |
输入电压 |
0~150V |
|
|
输入电流 |
0~3A |
0~30A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.14V at 3A |
1.4V at 30A |
|
|
定电压模式 |
档位 |
0.1~18V |
0.1~150V |
|
分辨率 |
1mV |
1mV |
|
|
精度 |
±(0.05%+0.02%FS) |
±(0.05%+0.025%FS) |
|
|
定电流模式 |
档位 |
0~3A |
0~30A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|

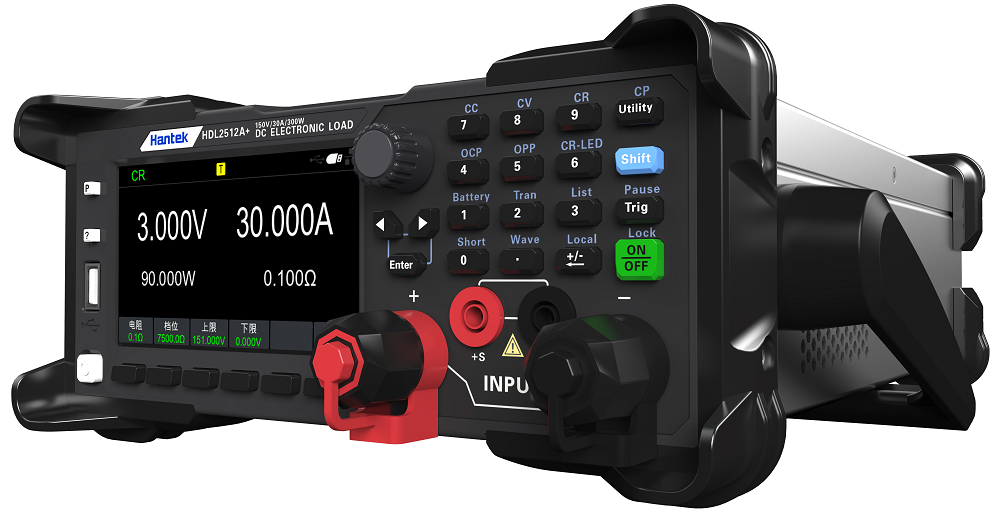

定电阻模式*1 |
档位 |
0.1Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|

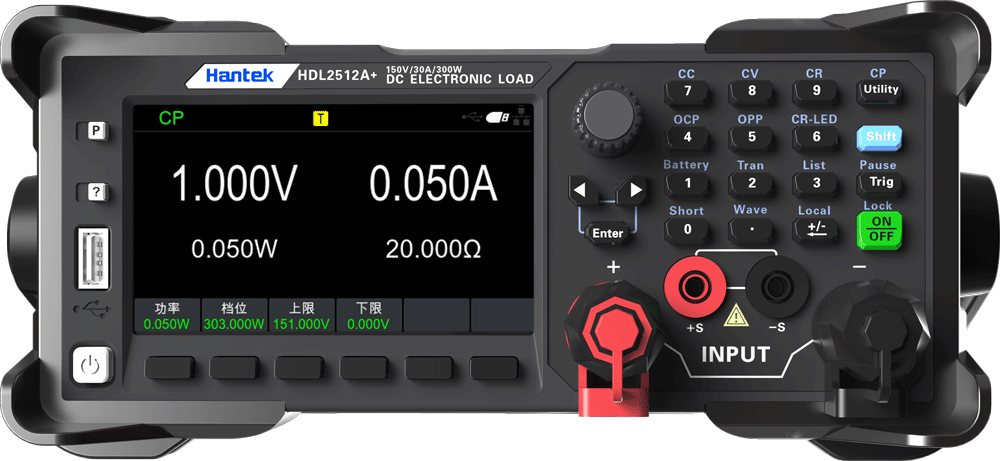

定功率模式*3 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±（0.1%+0.1%FS） |
||
|
动态模式（CC模式） |
|||
|
T1＆T2 |
20μS~3600S /Res:1μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率*4 |
0.0001~0.2A/μS |
0.001~1.5A/μS |
|
|
最小上升时间*5 |
≒10uS |
≒10uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~18V |
0~150V |
|
分辨率 |
0.1 mV |
1 mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~3A |
0~30A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.1%+0.1%FS) |
||
|
保护范围 |
|||
|

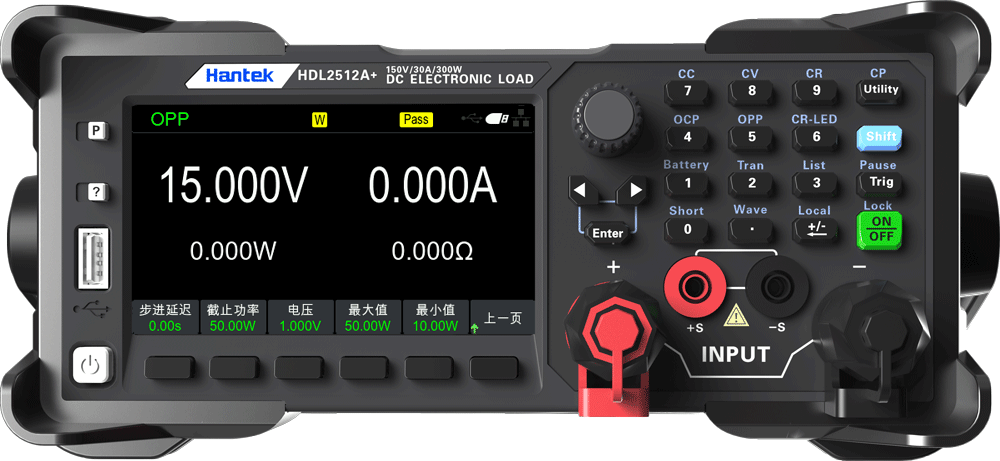

过功率保护 |
≒320W |
||
|
过电流保护 |
≒3.3A |
≒33A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒3.3/3A |
≒33/30A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒40mΩ |
≒40mΩ |
|
|
输入端子阻抗 |
500KΩ |
||
|

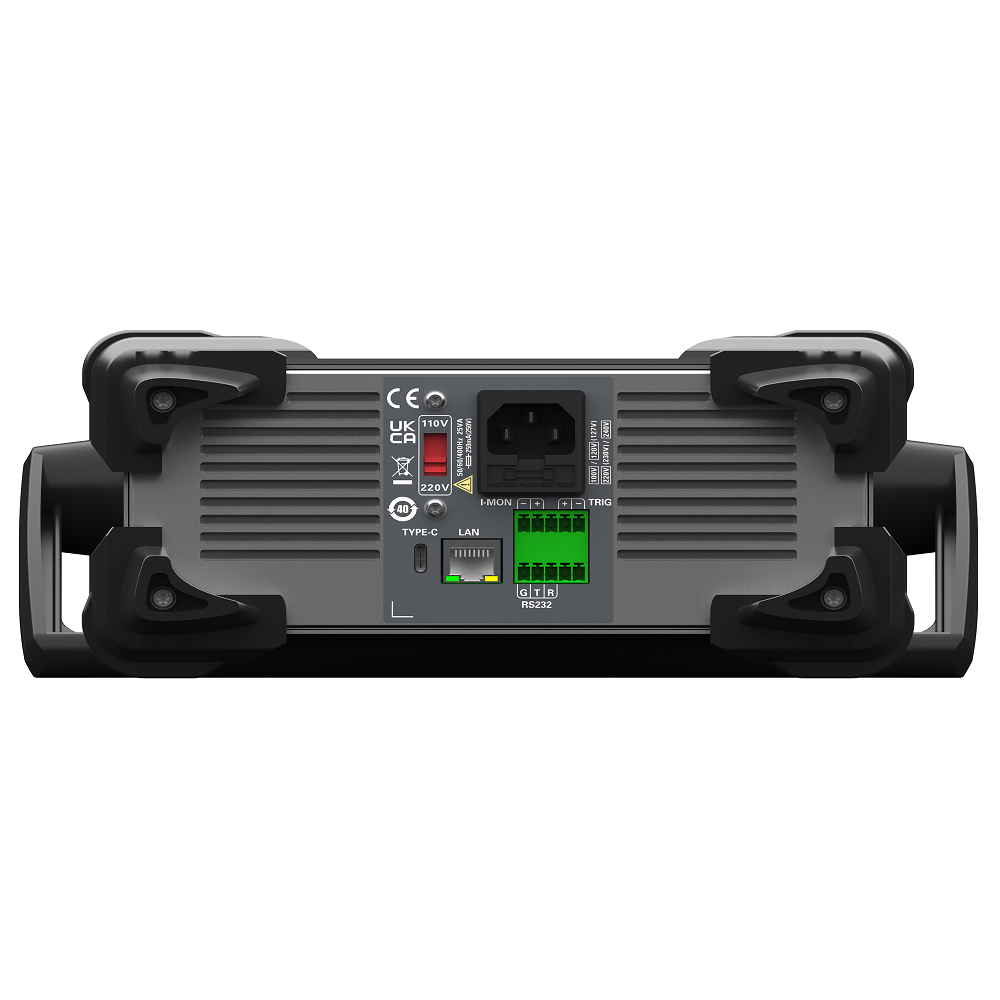

接口 |
USB,RS232,LAN |
||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
型号 |
HDL2512B++ |
||
|
额定值 |
输入电压 |
0~500V |
|
|
输入电流 |
0~1.5A |
0~15A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.3V at 1.5A |
3V at 15A |
|
|
定电压模式 |
档位 |
0.1~50V |
0.1~500V |
|
分辨率 |
1mV |
10mV |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电流模式 |
档位 |
0~1.5A |
0~15A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式 *1 |
档位 |
0.3Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式 *3 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
0.1%+0.2% |
||
|
动态模式 |
|||
|
动态模式 |
CC 模式 |
||
|
T1＆T2 |
20μS~3600S /Res:1 μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率 *4 |
0.0001~0.2A/μS |
0.001~0.8A/μS |
|
|
最小上升时间 *5 |
≒10uS |
≒10uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~50V |
0~500V |
|
分辨率 |
1 mV |
10mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~1.5A |
0~15A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
±(0.1%+0.2%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒1.6A |
≒16A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒1.6/1.5A |
≒16/15A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒180mΩ |
≒180mΩ |
|
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232,LAN |
||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
型号 |
HDL2512C++ |
||
|
额定值 |
输入电压 |
0~120V |
|
|
输入电流 |
0~6A |
0~60A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.25V at 6A |
2.5V at 60A |
|
|
定电压模式 |
档位 |
0.1~18V |
0.1~120V |
|
分辨率 |
1mV |
1mV |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
定电流模式 |
档位 |
0~6A |
0~60A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
定电阻模式*1 |
档位 |
0.1Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式*3 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.1%+0.3%FS) |
||
|
动态模式 |
|||
|
动态模式 |
CC模式 |
||
|
T1＆T2 |
20μS~3600S /Res:1μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率*4 |
0.0001~0.3A/μS |
0.001~3A/μS |
|
|
最小上升时间*5 |
≒10uS |
≒10uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~18V |
0~120V |
|
分辨率 |
0.1 mV |
1mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~6A |
0~60A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.1%+0.3%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒6.5A |
≒65A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒6.5/6A |
≒65/60A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒40mΩ |
≒40mΩ |
|
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232,LAN |
||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
型号 |
HDL2512H++ |
||
|
额定值 |
输入电压 |
0~800V |
|
|
输入电流 |
0~0.5A |
0~5A |
|
|
输入功率 |
300W |
||
|
最小操作电压 |
0.7V at 0.5A |
7V at 5A |
|
|
定电压模式 |
档位 |
0.1~80V |
0.1~800V |
|
分辨率 |
1mV |
10mV |
|
|
精度 |
±(0.05%+0.1%FS) |
±(0.05%+0.05%FS) |
|
|
定电流模式 |
档位 |
0~0.5A |
0~5A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.1%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式 *1 |
档位 |
2Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式 *3 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
(0.2%+0.2%FS) |
||
|
动态模式 |
|||
|
动态模式 |
CC 模式 |
||
|
T1＆T2 |
20μS~3600S /Res:1 μS |
||
|
精度 |
2μS±100ppm |
||
|
上升/下降斜率 *4 |
0.0001~0.04A/μS |
0.001~0.2A/μS |
|
|
最小上升时间 *5 |
≒20uS |
≒20uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~80V |
0~800V |
|
分辨率 |
1 mV |
10mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~0.5A |
0~5A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
300W |
|
|
分辨率 |
10mW |
||
|
精度 |
±(0.2%+0.2%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒320W |
||
|
过电流保护 |
≒0.55A |
≒5.5A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒0.55/0.5A |
≒5.5/5A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒1.4Ω |
||
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232,LAN |
||
|
尺寸 |
208.5mm*84.5mm*325mm |
||
|
型号 |
HDL2513A+ |
||
|
额定值 |
输入电压 |
0~150V |
|
|
输入电流 |
0~6A |
0~60A |
|
|
输入功率 |
600W |
||
|
最小操作电压 |
0.25V at 6A |
2.5V at 60A |
|
|
定电压模式 |
档位 |
0.1~18V |
0.1~150V |
|
分辨率 |
1mV |
1mV |
|
|
精度 |
±(0.05%+0.02%FS) |
±(0.05%+0.025%FS) |
|
|
定电流模式 |
档位 |
0~6A |
0~60A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式*1 |
档位 |
0.1Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式*3 |
档位 |
600W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.2%+0.2%FS) |
||
|
动态模式 |
|||
|
动态模式 |
CC模式 |
||
|
T1＆T2 |
100μS~3600S /Res:1μS |
||
|
精度 |
10μS±100ppm |
||
|
上升/下降斜率*4 |
0.001~0.15A/μS |
0.01~1A/μS |
|
|
最小上升时间*5 |
≒50uS |
≒60uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~18V |
0~150V |
|
分辨率 |
0.1 mV |
1mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~6A |
0~60A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
600W |
|
|
分辨率 |
1mW |
||
|
精度 |
±(0.2%+0.2%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒620W |
||
|
过电流保护 |
≒6.6A |
≒66A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒6.6/6A |
≒66/60A |
|
电压（CV） |
≒0V |
||
|
电阻（CR） |
≒30mΩ |
||
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232,LAN |
||
|
尺寸 |
208.5mm*84.5mm*455mm |
||
|
型号 |
HDL2513B+ |
||
|
额定值 |
输入电压 |
0~500V |
|
|
输入电流 |
0~3A |
0~30A |
|
|
输入功率 |
600W |
||
|
最小操作电压 |
0.3V at 3A |
3V at 30A |
|
|
定电压模式 |
档位 |
0.1~50V |
0.1~500V |
|
分辨率 |
1mV |
10mV |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电流模式 |
档位 |
0~3A |
0~30A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.05%FS) |
|
|
定电阻模式 *1 |
档位 |
0.1Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.02%+0.08S *2 |
0.02%+0.0008S |
|
|
定功率模式 *3 |
档位 |
600W |
|
|
分辨率 |
10mW |
||
|
精度 |
±(0.2%+0.2%FS) |
||
|
动态模式 |
|||
|
动态模式 |
CC 模式 |
||
|
T1＆T2 |
100μS~3600S /Res:1 μS |
||
|
精度 |
10μS±100ppm |
||
|
上升/下降斜率 *4 |
0.001~0.05A/μS |
0.01~0.5A/μS |
|
|
最小上升时间 *5 |
≒60uS |
≒60uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~50V |
0~500V |
|
分辨率 |
1 mV |
10mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~6A |
0~60A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
||
|
功率回读值 |
档位 |
600W |
|
|
分辨率 |
10mW |
||
|
精度 |
±(0.2%+0.2%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒650W |
||
|
过电流保护 |
≒3,3A |
≒33A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒3.4/3A |
≒34/30A |
|
电压（CV） |
0V |
||
|
电阻（CR） |
≒100mΩ |
||
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232,LAN |
||
|
尺寸 |
208.5mm*84.5mm*455mm |
||
|
型号 |
HDL2513C+ |
||
|
额定值 |
输入电压 |
0~120V |
|
|
输入电流 |
0~12A |
0~120A |
|
|
输入功率 |
600W |
||
|
最小操作电压 |
0.2V at 12A |
2V at 120A |
|
|
定电压模式 |
档位 |
0.1~18V |
0.1~120V |
|
分辨率 |
1mV |
1mV |
|
|
精度 |
±(0.05%+0.02%FS) |
±(0.05%+0.025%FS) |
|
|
定电流模式 |
档位 |
0~12A |
0~120A |
|
分辨率 |
1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
定电阻模式*1 |
档位 |
0.1Ω~10Ω |
10Ω~7500Ω |
|
分辨率 |
16bit |
||
|
精度 |
0.01%+0.08S *2 |
0.01%+0.0008S |
|
|
定功率模式*3 |
档位 |
600W |
|
|
分辨率 |
10mW |
||
|
精度 |
±（0.2%+0.2%FS） |
||
|
动态模式 |
|||
|
动态模式 |
CC模式 |
||
|
T1＆T2 |
100μS~3600S /Res:1μS |
||
|
精度 |
10μS±100ppm |
||
|
上升/下降斜率*4 |
0.001~0.2A/μS |
0.01~1.6A/μS |
|
|
最小上升时间*5 |
≒60uS |
≒60uS |
|
|
测量范围 |
|||
|
电压回读值 |
档位 |
0~18V |
0~120V |
|
分辨率 |
0.1 mV |
1mV |
|
|
精度 |
±(0.025%+0.025%FS) |
±(0.025%+0.025%FS) |
|
|
电流回读值 |
档位 |
0~12A |
0~120A |
|
分辨率 |
0.1mA |
1mA |
|
|
精度 |
±(0.05%+0.05%FS) |
±(0.05%+0.1%FS) |
|
|
功率回读值 |
档位 |
600W |
|
|
分辨率 |
10mW |
||
|
精度 |
±(0.2%+0.2%FS) |
||
|
保护范围 |
|||
|
过功率保护 |
≒620W |
||
|
过电流保护 |
≒13A |
≒130A |
|
|
规格 |
|||
|
短路 |
电流（CC） |
≒13/12A |
≒130/120A |
|
电压（CV） |
0V |
0V |
|
|
电阻（CR） |
≒15mΩ |
≒15mΩ |
|
|
输入端子阻抗 |
500KΩ |
||
|
接口 |
USB,RS232,LAN |
||
|
尺寸 |
208.5mm*84.5mm*455mm |
||
