产品应用
精确定位磁场干扰源
磁场强度检测
测量连接
与被测设备连接

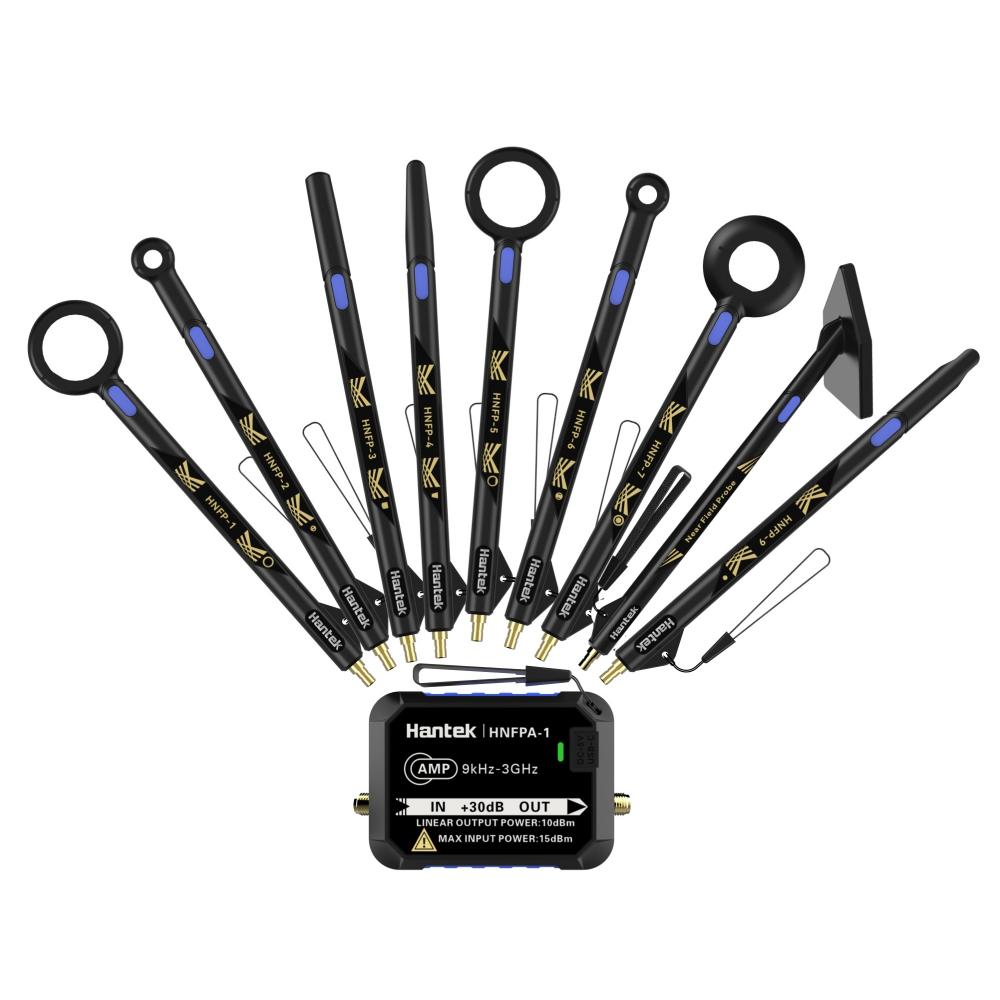

HNFP系列近场探头与被测设备近距离非接触式测量。测量时，请注意近场探头的摆放方向。
产品特性
| 频率 | |
| 频率范围 |
低频：9kHz-50MHz高频：30MHz至3GHz |
| 端口类型 | |
| 端口形式 | SMB（公）型 |
| 转接器 | N（公）-SMA（母）型 |

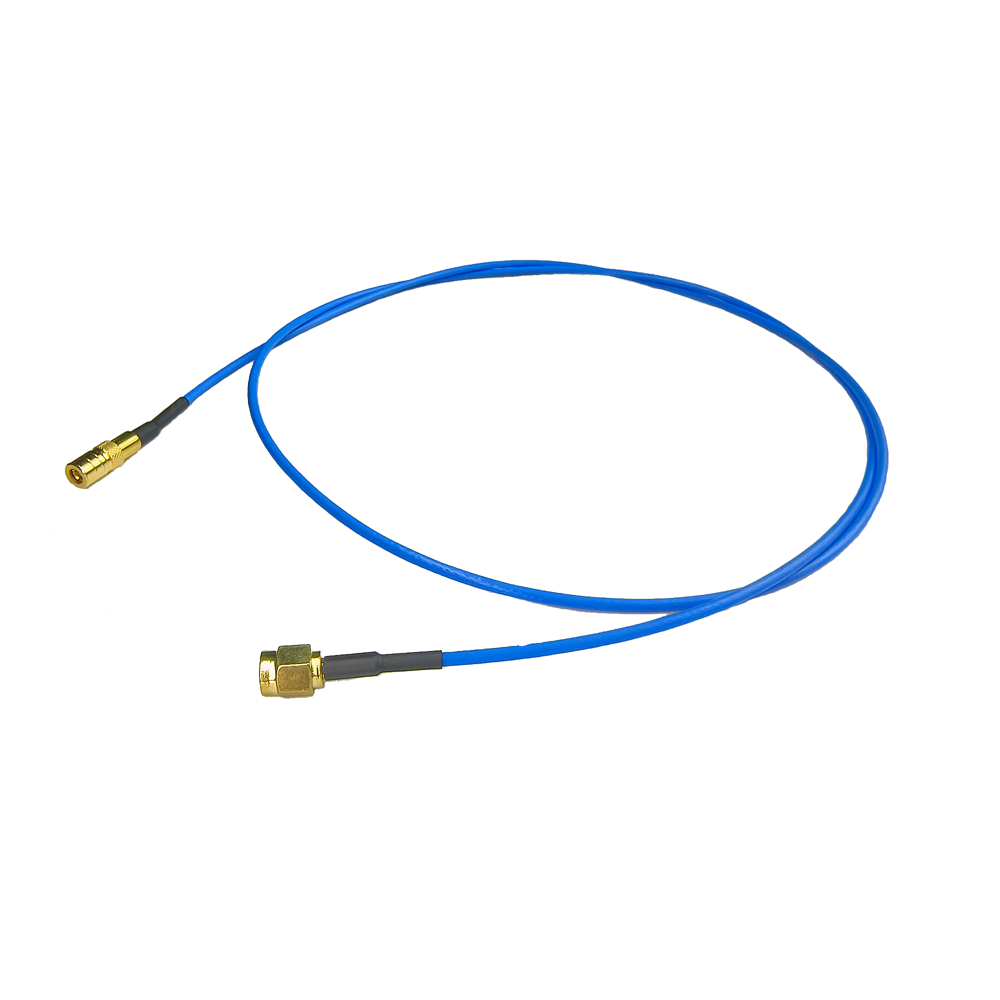

| 射频线缆 |
SMA（公）-SMB（母）型，1m 注意：如果该款产品配合我公司HNFPA-1放大器使用， 客户需要自行准备SMA(公头)转SMA(公头)的射频线缆。 |
|

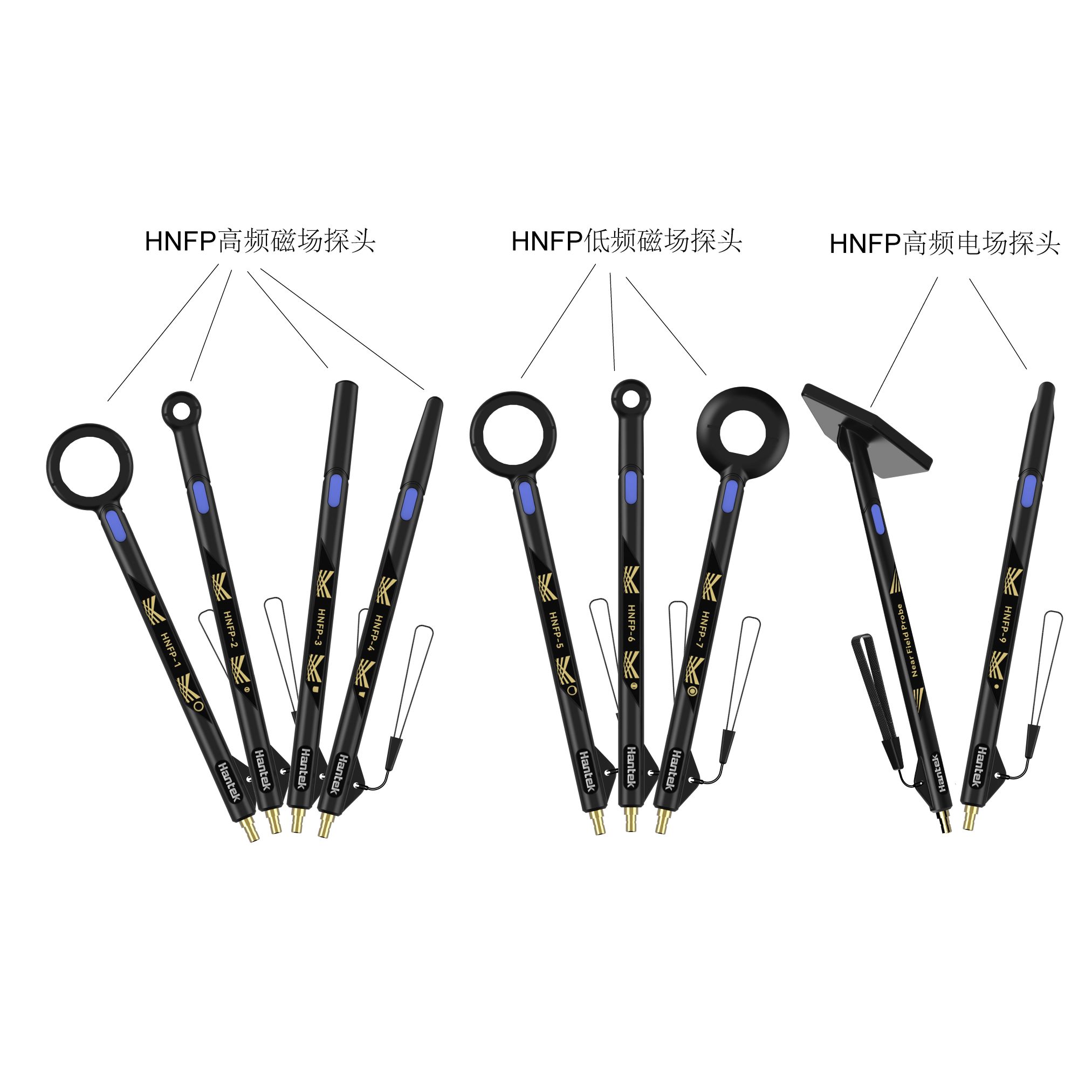

高频磁场套装 |
类型 |
频率范围 |
分辨率 |
应用说明 |
|
HNFP-1 |
高频磁场近场探头 |
频率范围：30MHz-3GHz |
25mm左右 |
可检查10cm范围磁场，主要用于机箱泄露测试 |
|
HNFP-2 |
高频磁场近场探头 |
频率范围：30MHz-3GHz |
10mm左右 |
可检查3cm范围内磁场 |
|
HNFP-3 |
高频磁场近场探头 |
频率范围：30MHz-2GHz |
5mm左右 |
主要用于线缆电磁泄露测试 |
|
HNFP-4 |
高频磁场近场探头 |
频率范围：30MHz-3GHz |
2mm左右 |
可检测垂直方向发射的电磁场，主要用于PCB布线产生的电磁场测试 |
|
低频磁场套装 |
类型 |
频率范围 |
分辨率 |
应用说明 |
|
HNFP-5 |
低频磁场近场探头 |
频率范围：1MHz-50MHz |
25mm左右 |
可检测10cm范围内的磁场，主要用于低频传导整改测试 |
|
HNFP-6 |
低频磁场近场探头 |
频率范围：1MHz-50MHz |
10mm左右 |
可检测3cm范围内容磁场，主要用于低频传导整改测试 |
|
HNFP-7 |
低频磁场近场探头 |
频率范围：9KHz-1.5MHz |
25mm左右 |
可检测10cm范围内的磁场，主要用于低频传导整改测试 |
|
高频电场套装 |
类型 |
频率范围 |
分辨率 |
应用说明 |
|
HNFP-8 |
电场近场探头 |
频率范围：30MHz-1.5GHz |
|
用于检测表面电场，适用于总线结构或者大的原件区域 |
|
HNFP-9 |
电场近场探头 |
频率范围：30MHz-3GHz |
|
用于单根导线表面产生的电场检测 |
|
射频放大器 |
类型 |
频率范围 |
分辨率 |
应用说明 |
|

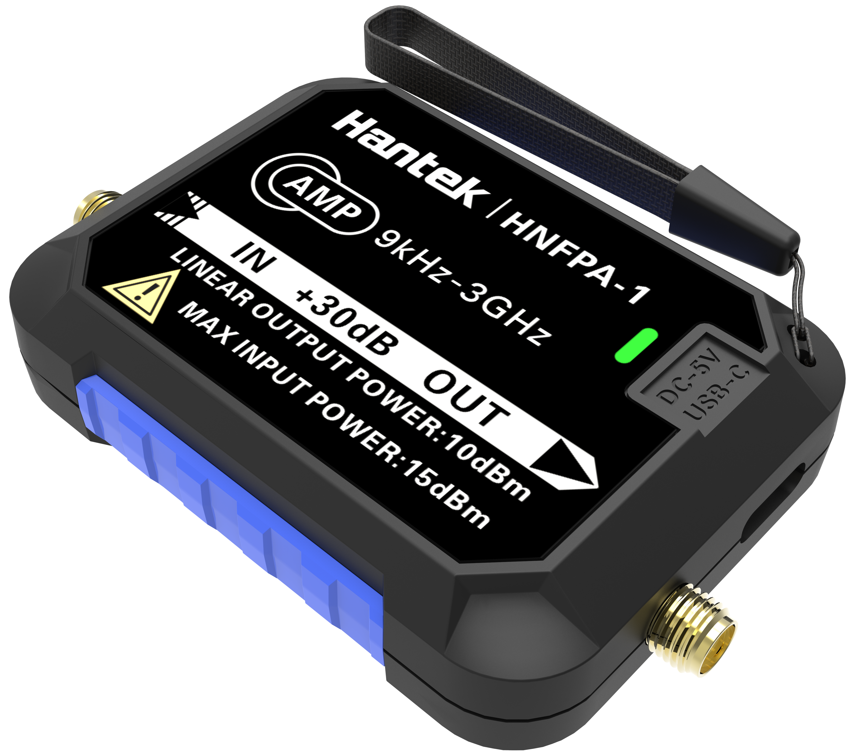

HNFPA-1 |
前置放大器 |
频率范围：9KHz-3GHz |
|
30dB增益 |
